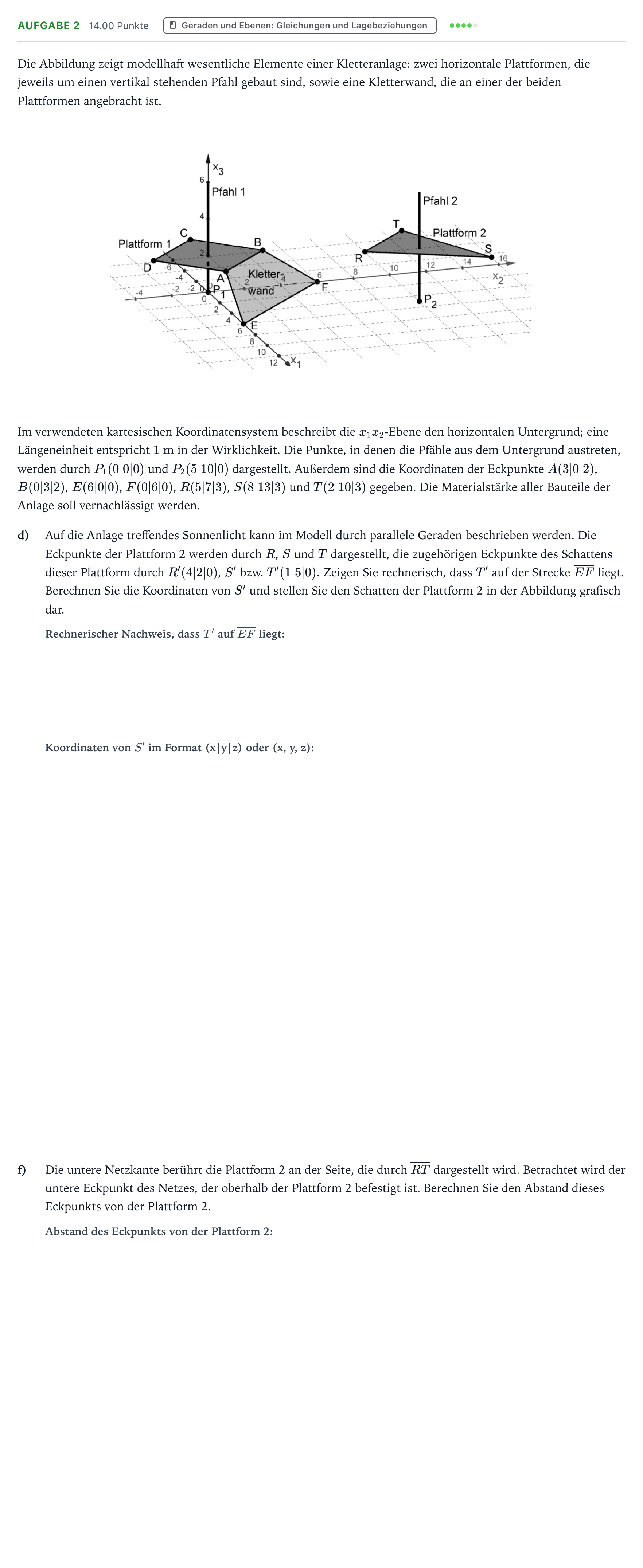

Die Abbildung zeigt modellhaft wesentliche Elemente einer Kletteranlage: zwei horizontale Plattformen, die jeweils um einen vertikal stehenden Pfahl gebaut sind, sowie eine Kletterwand, die an einer der beiden Plattformen angebracht ist.

Im verwendeten kartesischen Koordinatensystem beschreibt die $x_1x_2$-Ebene den horizontalen Untergrund; eine Längeneinheit entspricht $1\text{ m}$ in der Wirklichkeit. Die Punkte, in denen die Pfähle aus dem Untergrund austreten, werden durch $P_1(0|0|0)$ und $P_2(5|10|0)$ dargestellt. Außerdem sind die Koordinaten der Eckpunkte $A(3|0|2)$, $B(0|3|2)$, $E(6|0|0)$, $F(0|6|0)$, $R(5|7|3)$, $S(8|13|3)$ und $T(2|10|3)$ gegeben. Die Materialstärke aller Bauteile der Anlage soll vernachlässigt werden.

d)

Auf die Anlage treffendes Sonnenlicht kann im Modell durch parallele Geraden beschrieben werden. Die Eckpunkte der Plattform 2 werden durch $R$, $S$ und $T$ dargestellt, die zugehörigen Eckpunkte des Schattens dieser Plattform durch $R'(4|2|0)$, $S'$ bzw. $T'(1|5|0)$. Zeigen Sie rechnerisch, dass $T'$ auf der Strecke $\overline{EF}$ liegt. Berechnen Sie die Koordinaten von $S'$ und stellen Sie den Schatten der Plattform 2 in der Abbildung grafisch dar.

f)

Die untere Netzkante berührt die Plattform 2 an der Seite, die durch $\overline{RT}$ dargestellt wird. Betrachtet wird der untere Eckpunkt des Netzes, der oberhalb der Plattform 2 befestigt ist. Berechnen Sie den Abstand dieses Eckpunkts von der Plattform 2.
