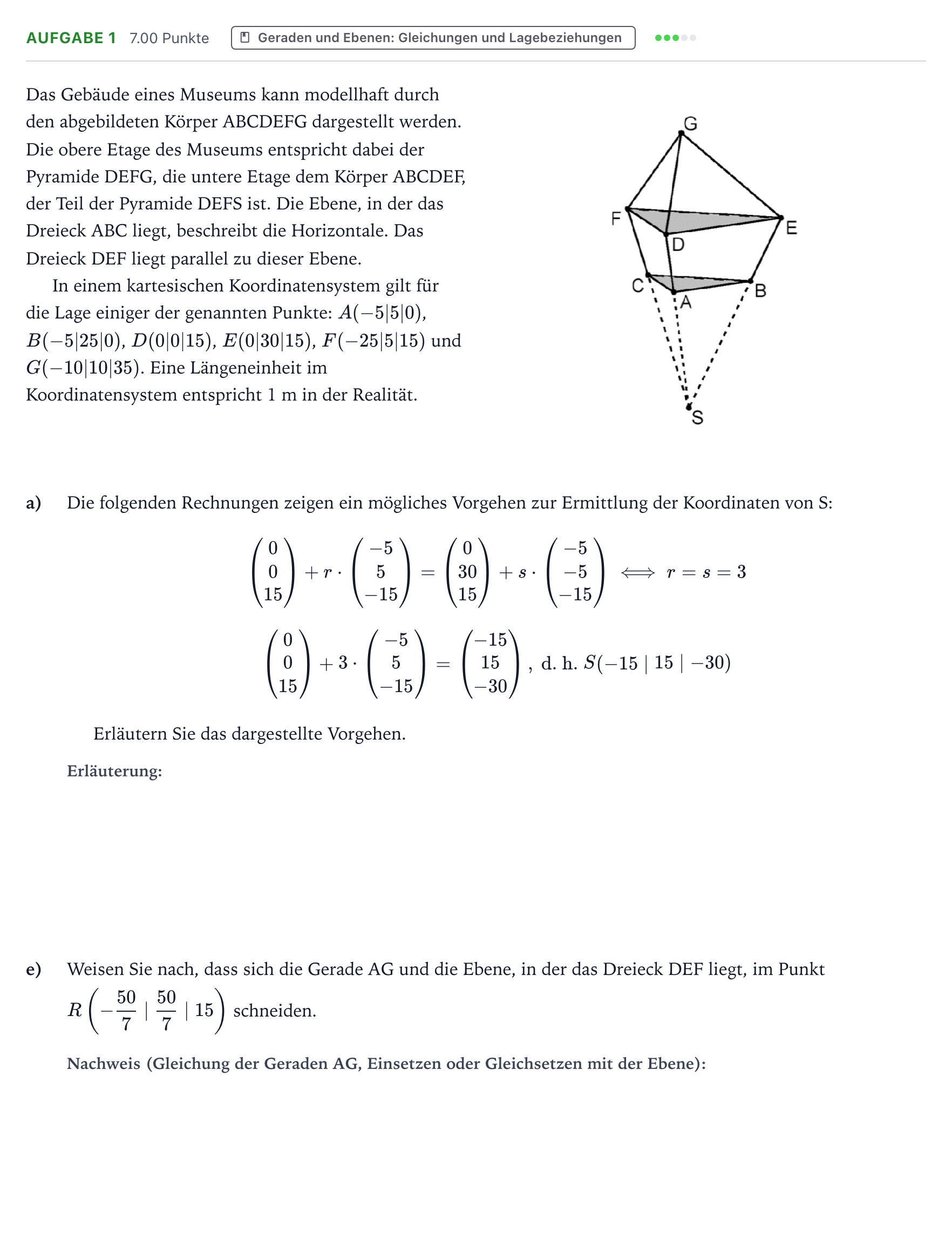

Aufgabe 1 - Geraden und Ebenen · Abitur NRW Mathematik LK · Teil B · Analytische Geometrie (CAS 2018

Das Gebäude eines Museums kann modellhaft durch den abgebildeten Körper ABCDEFG dargestellt werden. Die obere Etage des Museums entspricht dabei der Pyramide DEFG, die untere Etage dem Körper ABCDEF, der Teil der Pyramide DEFS ist. Die Ebene, in der das Dreieck ABC liegt, beschreibt die Horizontale. Das Dreieck DEF liegt parallel zu dieser Ebene.

In einem kartesischen Koordinatensystem gilt für die Lage einiger der genannten Punkte: $A(-5|5|0)$, $B(-5|25|0)$, $D(0|0|15)$, $E(0|30|15)$, $F(-25|5|15)$ und $G(-10|10|35)$. Eine Längeneinheit im Koordinatensystem entspricht 1 m in der Realität.

a)

Die folgenden Rechnungen zeigen ein mögliches Vorgehen zur Ermittlung der Koordinaten von S:

$$\begin{pmatrix} 0 \\ 0 \\ 15 \end{pmatrix} + r \cdot \begin{pmatrix} -5 \\ 5 \\ -15 \end{pmatrix} = \begin{pmatrix} 0 \\ 30 \\ 15 \end{pmatrix} + s \cdot \begin{pmatrix} -5 \\ -5 \\ -15 \end{pmatrix} \iff r = s = 3$$

$$\begin{pmatrix} 0 \\ 0 \\ 15 \end{pmatrix} + 3 \cdot \begin{pmatrix} -5 \\ 5 \\ -15 \end{pmatrix} = \begin{pmatrix} -15 \\ 15 \\ -30 \end{pmatrix}, \text{ d. h. } S(-15 \mid 15 \mid -30)$$

Erläutern Sie das dargestellte Vorgehen.

e)

Weisen Sie nach, dass sich die Gerade AG und die Ebene, in der das Dreieck DEF liegt, im Punkt $R\left(-\frac{50}{7} \mid \frac{50}{7} \mid 15\right)$ schneiden.
