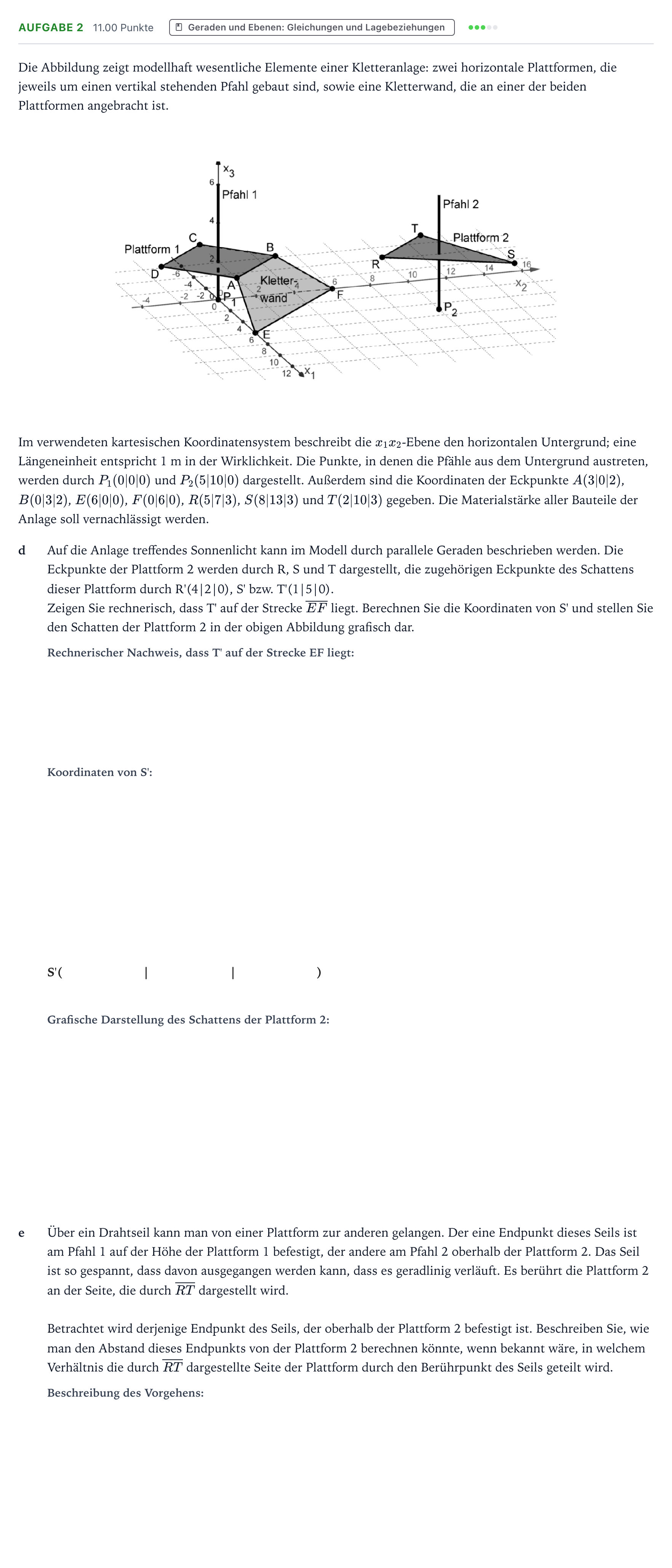

Die Abbildung zeigt modellhaft wesentliche Elemente einer Kletteranlage: zwei horizontale Plattformen, die jeweils um einen vertikal stehenden Pfahl gebaut sind, sowie eine Kletterwand, die an einer der beiden Plattformen angebracht ist.

Im verwendeten kartesischen Koordinatensystem beschreibt die $x_1x_2$-Ebene den horizontalen Untergrund; eine Längeneinheit entspricht 1 m in der Wirklichkeit. Die Punkte, in denen die Pfähle aus dem Untergrund austreten, werden durch $P_1(0|0|0)$ und $P_2(5|10|0)$ dargestellt. Außerdem sind die Koordinaten der Eckpunkte $A(3|0|2)$, $B(0|3|2)$, $E(6|0|0)$, $F(0|6|0)$, $R(5|7|3)$, $S(8|13|3)$ und $T(2|10|3)$ gegeben. Die Materialstärke aller Bauteile der Anlage soll vernachlässigt werden.

d

Auf die Anlage treffendes Sonnenlicht kann im Modell durch parallele Geraden beschrieben werden. Die Eckpunkte der Plattform 2 werden durch R, S und T dargestellt, die zugehörigen Eckpunkte des Schattens dieser Plattform durch R'(4|2|0), S' bzw. T'(1|5|0).

Zeigen Sie rechnerisch, dass T' auf der Strecke $\overline{EF}$ liegt. Berechnen Sie die Koordinaten von S' und stellen Sie den Schatten der Plattform 2 in der obigen Abbildung grafisch dar.

S'( | |)

e

Über ein Drahtseil kann man von einer Plattform zur anderen gelangen. Der eine Endpunkt dieses Seils ist am Pfahl 1 auf der Höhe der Plattform 1 befestigt, der andere am Pfahl 2 oberhalb der Plattform 2. Das Seil ist so gespannt, dass davon ausgegangen werden kann, dass es geradlinig verläuft. Es berührt die Plattform 2 an der Seite, die durch $\overline{RT}$ dargestellt wird.

Betrachtet wird derjenige Endpunkt des Seils, der oberhalb der Plattform 2 befestigt ist. Beschreiben Sie, wie man den Abstand dieses Endpunkts von der Plattform 2 berechnen könnte, wenn bekannt wäre, in welchem Verhältnis die durch $\overline{RT}$ dargestellte Seite der Plattform durch den Berührpunkt des Seils geteilt wird.
