Ejercicio Dibuix 1 - Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

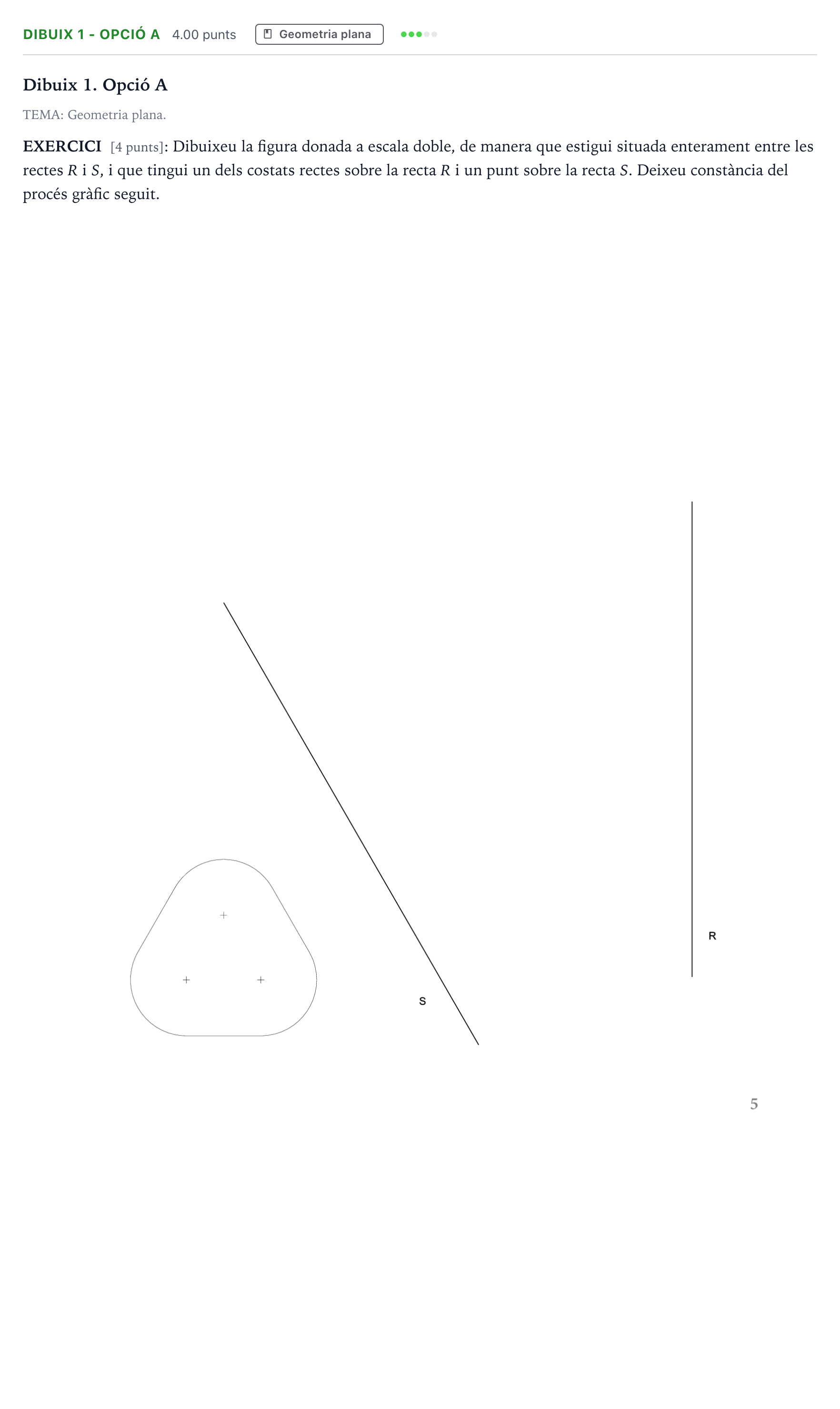

Dibuixeu la figura donada a escala doble, de manera que estigui situada enterament entre les rectes R i S, i que tingui un dels costats rectes sobre la recta R i un punt sobre la recta S. Deixeu constància del procés gràfic seguit.

Solución: Resolució gràfica de la figura a escala doble entre les rectes $R$ i $S$, amb un costat recte situat sobre la recta $R$ i un punt de tangència sobre la recta $S$.
