Enunciado

Dibuix 1. Opció A

Tema: Geometria plana.

EXERCICI [4 punts en total]: Dibuixeu una figura semblant a la donada a escala doble de manera que el segment $AB$ se situï sobre el segment $A'B'$ . Deixeu constància del procés gràfic seguit.

[0,2 punts per cada punt de tangència i els segments i arcs que els uneixen]

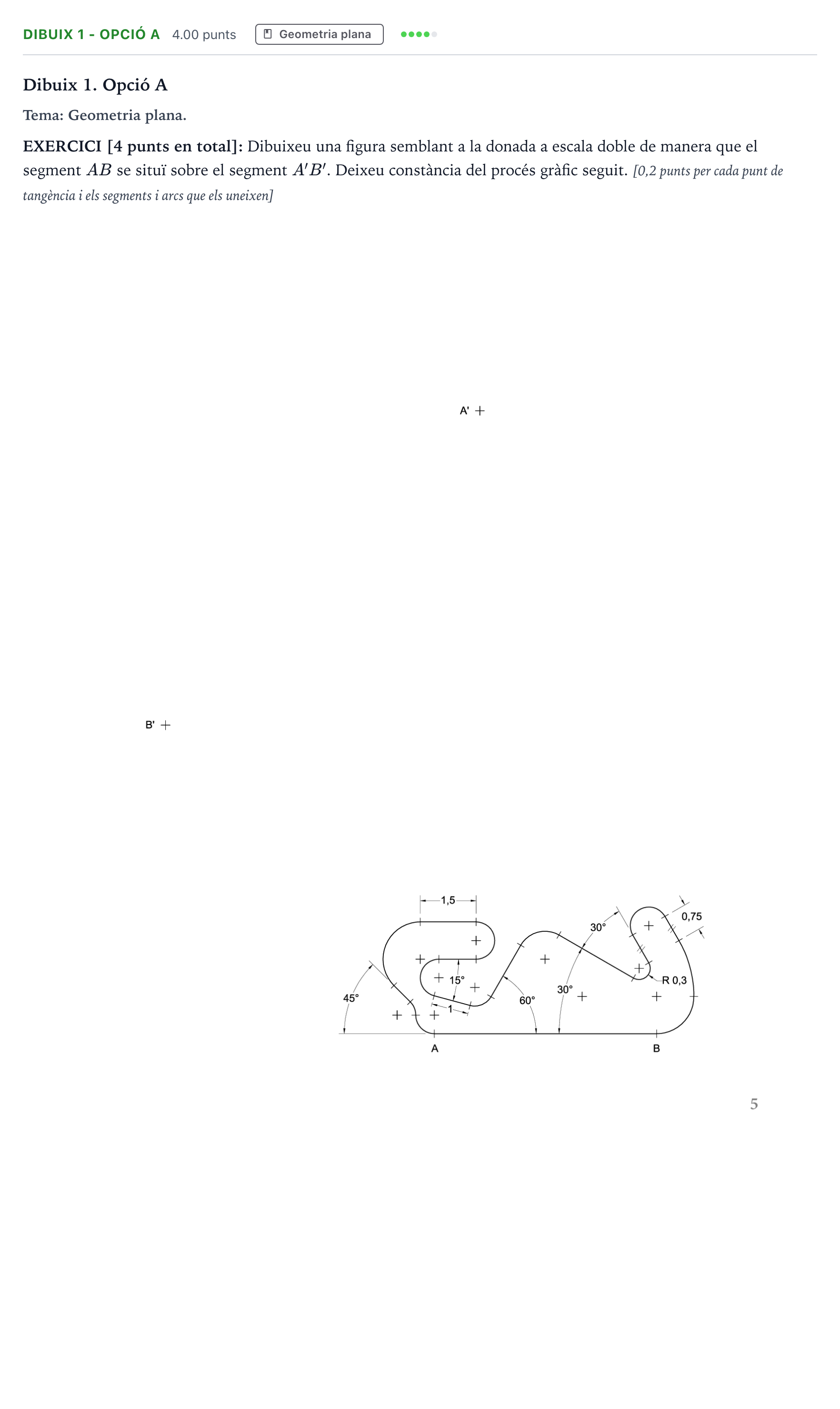

Enunciado: Ejercicio Dibuix 1 - Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 1 2021

Solución

Según los criterios oficiales de corrección

Dibuixeu una figura semblant a la donada a escala doble de manera que el segment AB se situï sobre el segment A'B'. Deixeu constància del procés gràfic seguit.

Solución: La figura resultant ha d'estar traçada a escala doble ( $2:1$ ) orientada sobre el segment $A'B'$ . Cal haver determinat geomètricament tots els centres dels arcs de circumferència i marcat de manera precisa tots els punts d'enllaç i tangència.
