Ejercicio Dibuix 1 - Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2021

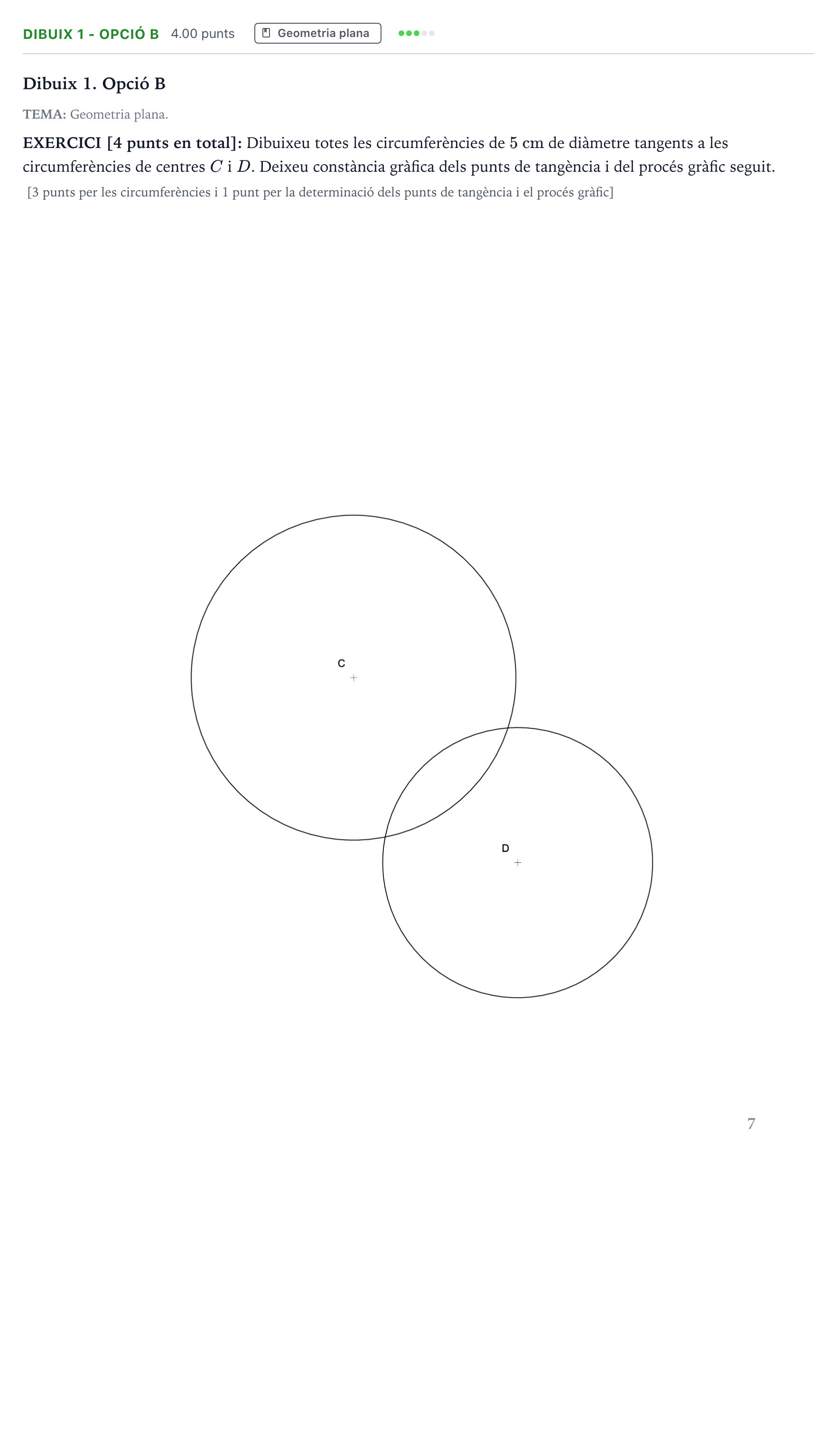

Dibuixeu totes les circumferències de 5 cm de diàmetre tangents a les circumferències de centres C i D. Deixeu constància gràfica dels punts de tangència i del procés gràfic seguit.

Solución: La solució consta de 6 circumferències de radi $R = 2{,}5\text{ cm}$ tangents a les circumferències donades de centres $C$ i $D$: - Els centres $C_1, C_2, C_3, C_4, C_5, C_6$ s'obtenen per intersecció dels llocs geomètrics concèntrics a $C$ (de radis $R_C + 2{,}5$ i $R_C - 2{,}5$) amb els concèntrics a $D$ (de radis $R_D + 2{,}5$ i $R_D - 2{,}5$). - S'han de determinar i indicar clarament tots els punts de tangència ($tg$) unint els centres de les circumferències tangents amb $C$ i $D$.
