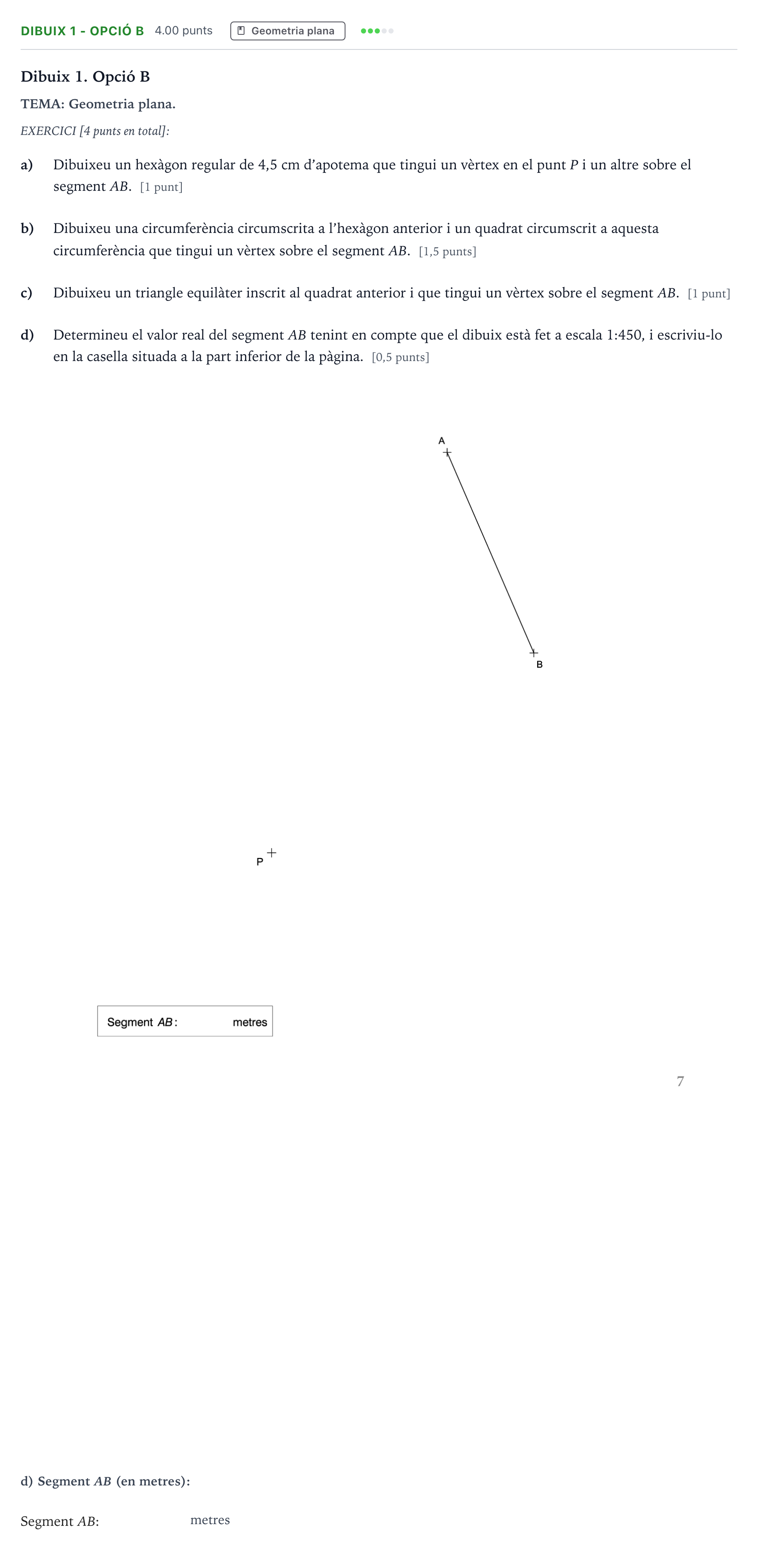

Ejercicio Dibuix 1 - Opció B · Dibujo técnico II Selectividad Cataluña Setembre Serie 1 2021

d) Determineu el valor real del segment AB tenint en compte que el dibuix està fet a escala 1:450, i escriviu-lo en la casella situada a la part inferior de la pàgina.

Solución: 29,25

a), b) i c) Construccions geomètriques de l'hexàgon, la circumferència, el quadrat i el triangle equilàter

Solución: Construcció pas a pas segons el criteri oficial: - Apartat a [1 punt]: Traçat de l'hexàgon regular d'apotema 4,5 cm amb un vèrtex a $P$ i un altre sobre el segment $AB$. - Apartat b [1,5 punts]: Circumferència circumscrita a l'hexàgon i quadrat circumscrit a la circumferència amb un vèrtex sobre el segment $AB$. - Apartat c [1 punt]: Triangle equilàter inscrit al quadrat amb un vèrtex sobre el segment $AB$.
