Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2023
Tema: Axonometria · Del examen Juny Serie 5 (2023)
Enunciado
Dibuix 3. Opció A
TEMA: Axonometria.

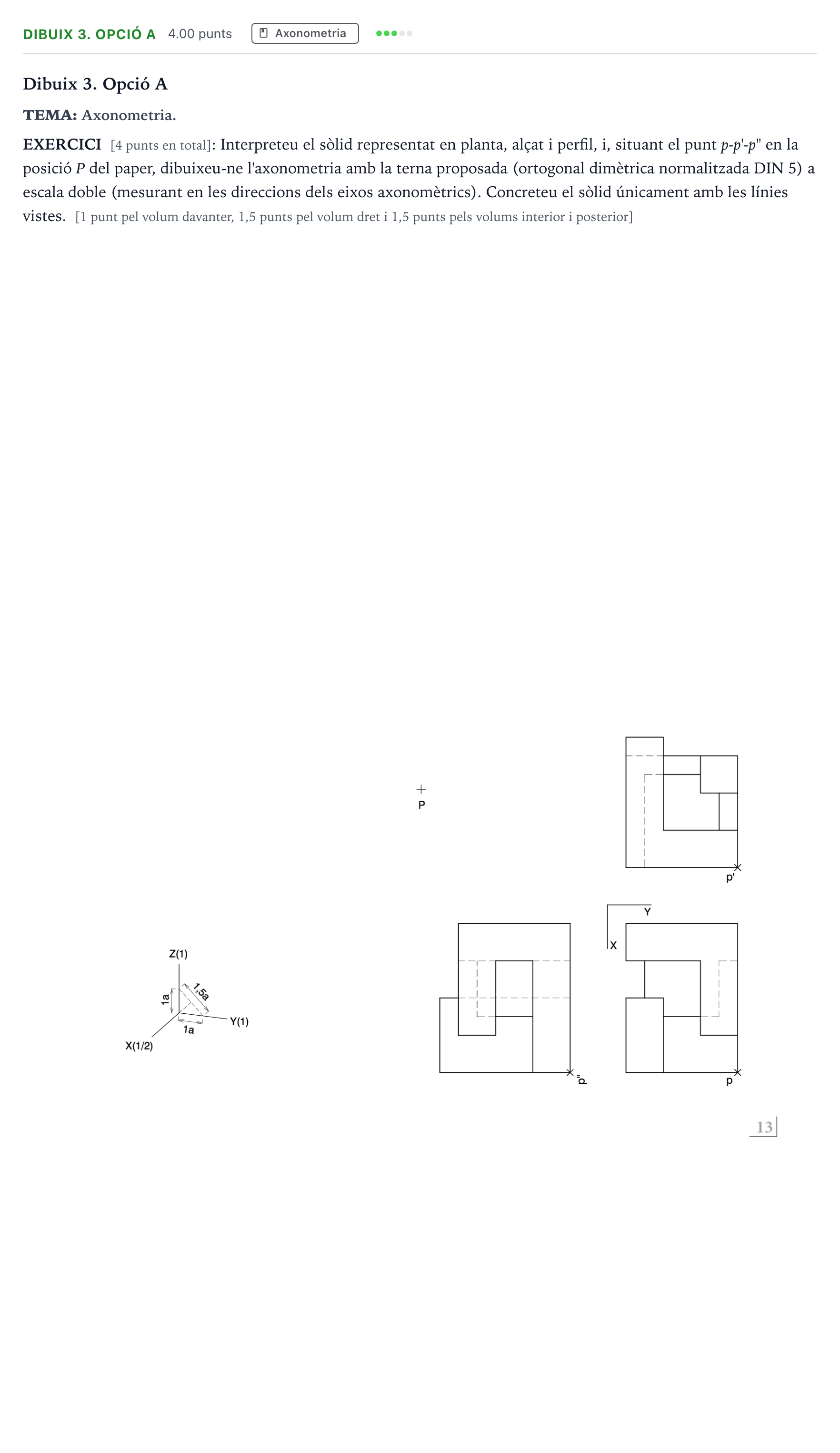

EXERCICI [4 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1 punt pel volum davanter, 1,5 punts pel volum dret i 1,5 punts pels volums interior i posterior]
Solución
Según los criterios oficiales de corrección
Interpreteu el sòlid representat en planta, alçat i perfil, i dibuixeu-ne l'axonometria amb la terna proposada (ortogonal dimètrica normalitzada DIN 5) a escala doble.
Solución: Construcció correcta del sòlid en perspectiva dimètrica ortogonal normalitzada DIN 5 a escala 2:1 a partir del punt P de referència, representant únicament les arestes vistes dels diferents volums (davanter, dret, interior i posterior).
