Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Juny Serie 1 2023

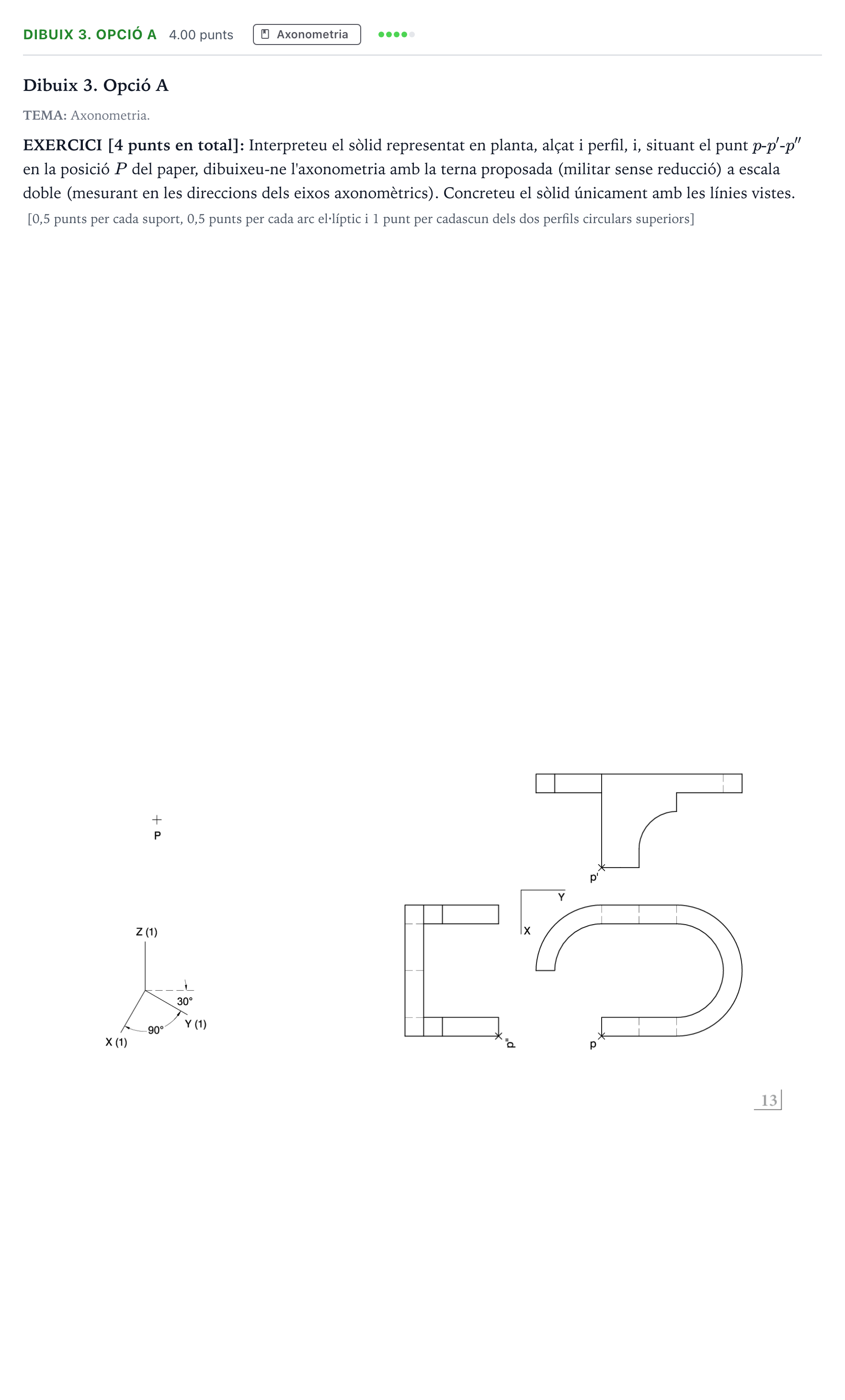

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (militar sense reducció) a escala doble. Concreteu el sòlid únicament amb les línies vistes.

Solución: El dibuix ha d'incorporar la representació completa de la peça en perspectiva militar sense coeficient de reducció a escala 2:1: - Representació dels dos suports inferiors prismàtics amb la seva posició correcta a partir de $P$. - Traçat dels dos arcs còncaus (arcs el·líptics en les cares verticals paral·leles al pla $XZ$ o $YZ$). - Construcció dels perfils circulars de la part superior, que conserven la forma de circumferència completa o semicircumferència en ser paral·lels al pla $XY$. - Delineació de les arestes vistes amb la intensitat adequada, ometent les arestes ocultes.
