Ejercicio Dibuix 3. Opció A · Dibujo técnico II Selectividad Cataluña Setembre Serie 2 2023

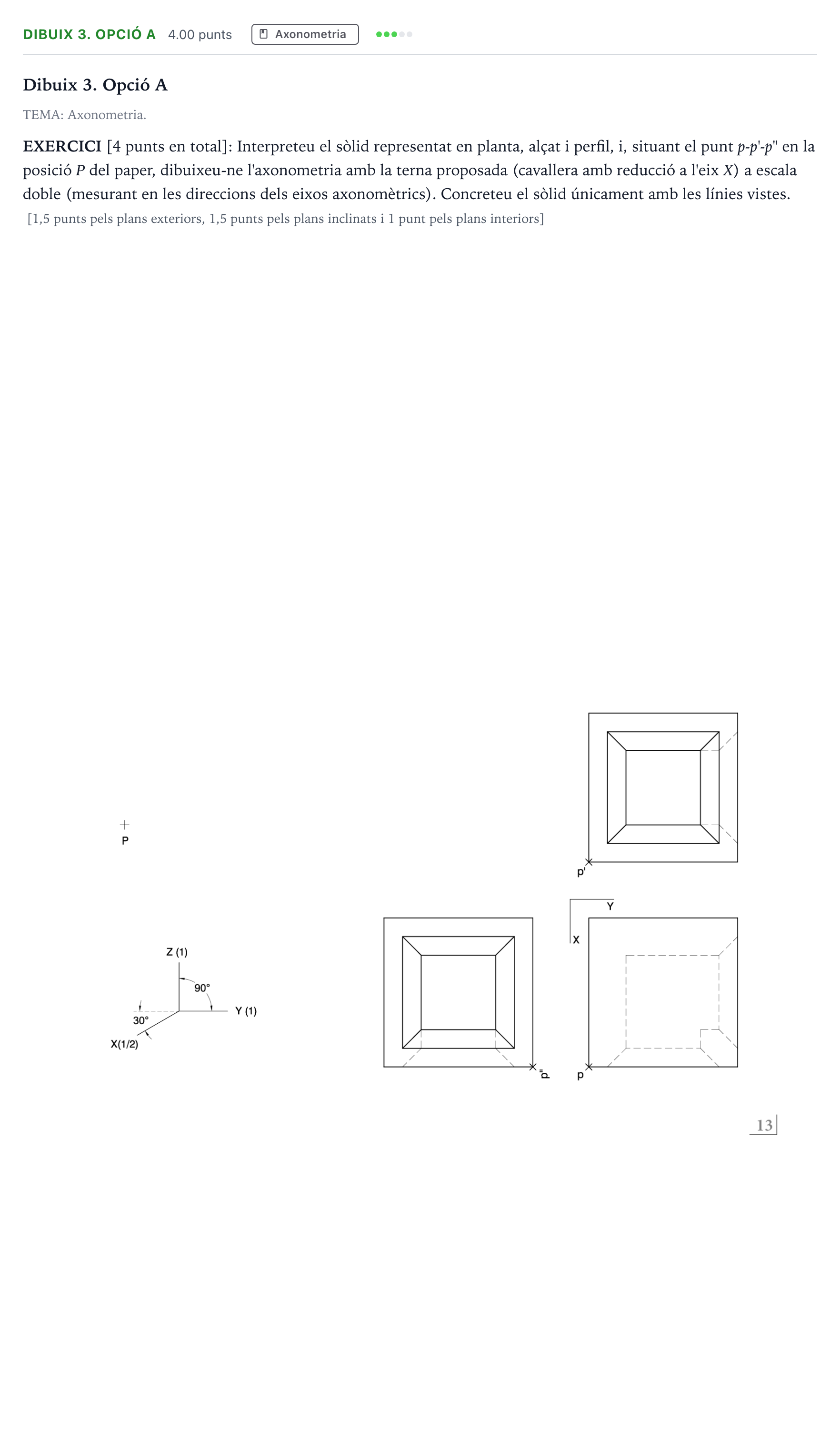

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p" en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada a escala doble.

Solución: Construcció de la perspectiva cavallera del cub buidat amb embocinaments: - Plans exteriors: Representació del volum exterior prismàtic situat a partir de $P$, aplicant l'escala $2:1$ i la reducció $1/2$ a l'eix $X$. - Plans inclinats: Traçat dels bisellats/embocinaments interiors convergents de les obertures de les cares frontal i lateral dreta. - Plans interiors: Aristes de fons i vistes interiors del buidat cúbic interior.
