Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2023

Tema: Axonometria · Del examen Juny Serie 5 (2023)

Enunciado

Dibuix 3. Opció B

TEMA: Axonometria.

EXERCICI [4 punts en total]: Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p′-p′′p\text{-}p'\text{-}p'' en la posició PP del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes. [1,5 punts pel volum esquerre, 1,5 punts pel volum dret i 1 punt pel volum posterior]

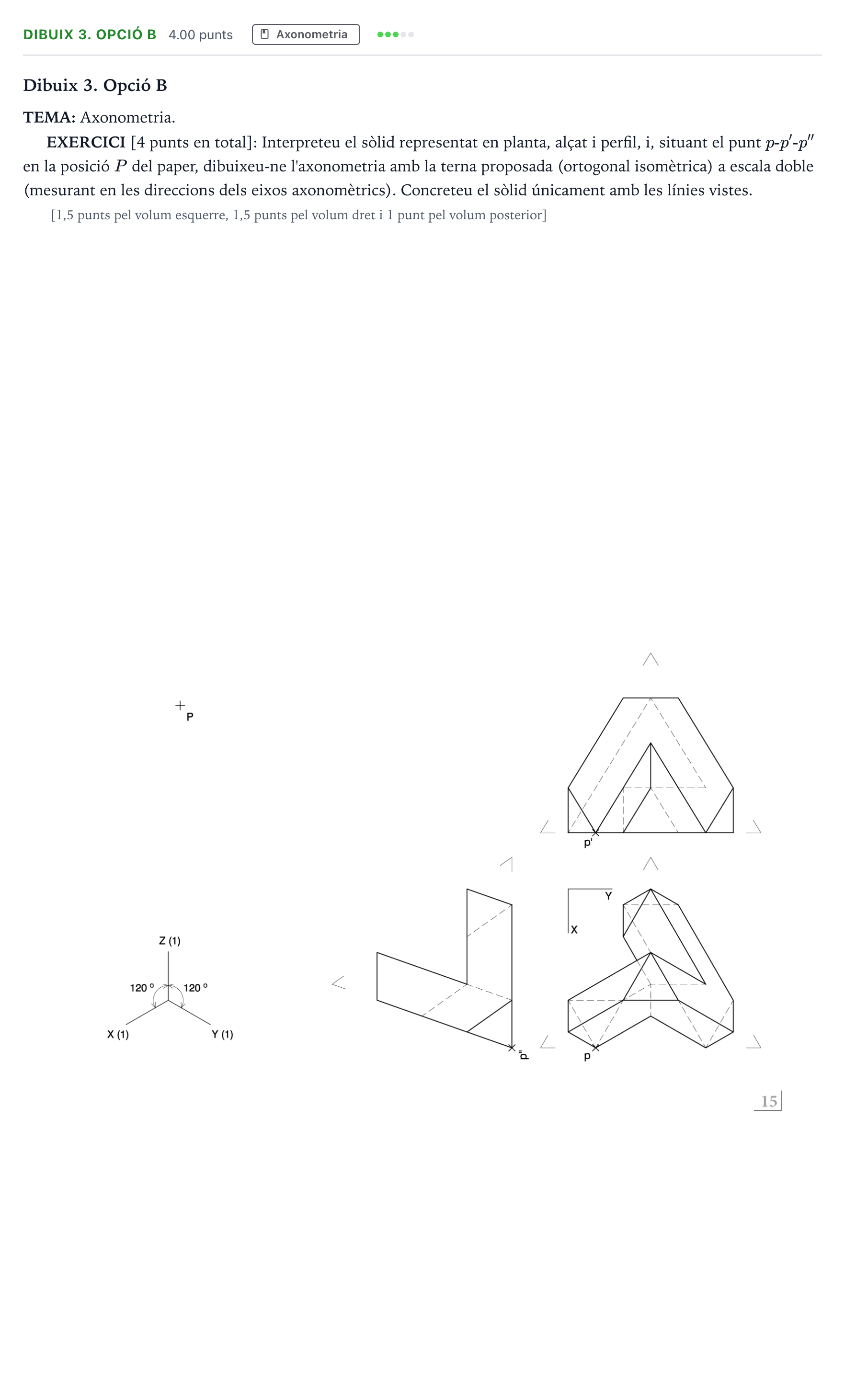

Enunciado: Ejercicio Dibuix 3. Opció B · Dibujo técnico II Selectividad Cataluña Juny Serie 5 2023

Solución

Según los criterios oficiales de corrección

Interpreteu el sòlid representat en planta, alçat i perfil, i, situant el punt p-p'-p'' en la posició P del paper, dibuixeu-ne l'axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes.

Solución: Construcció de la perspectiva isomètrica a escala 2:1 a partir del punt PP, representant únicament les arestes vistes del sòlid.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
