Pregunta 1 - Apartado A · Dibujo técnico II PAU Valencia Ordinaria 2025

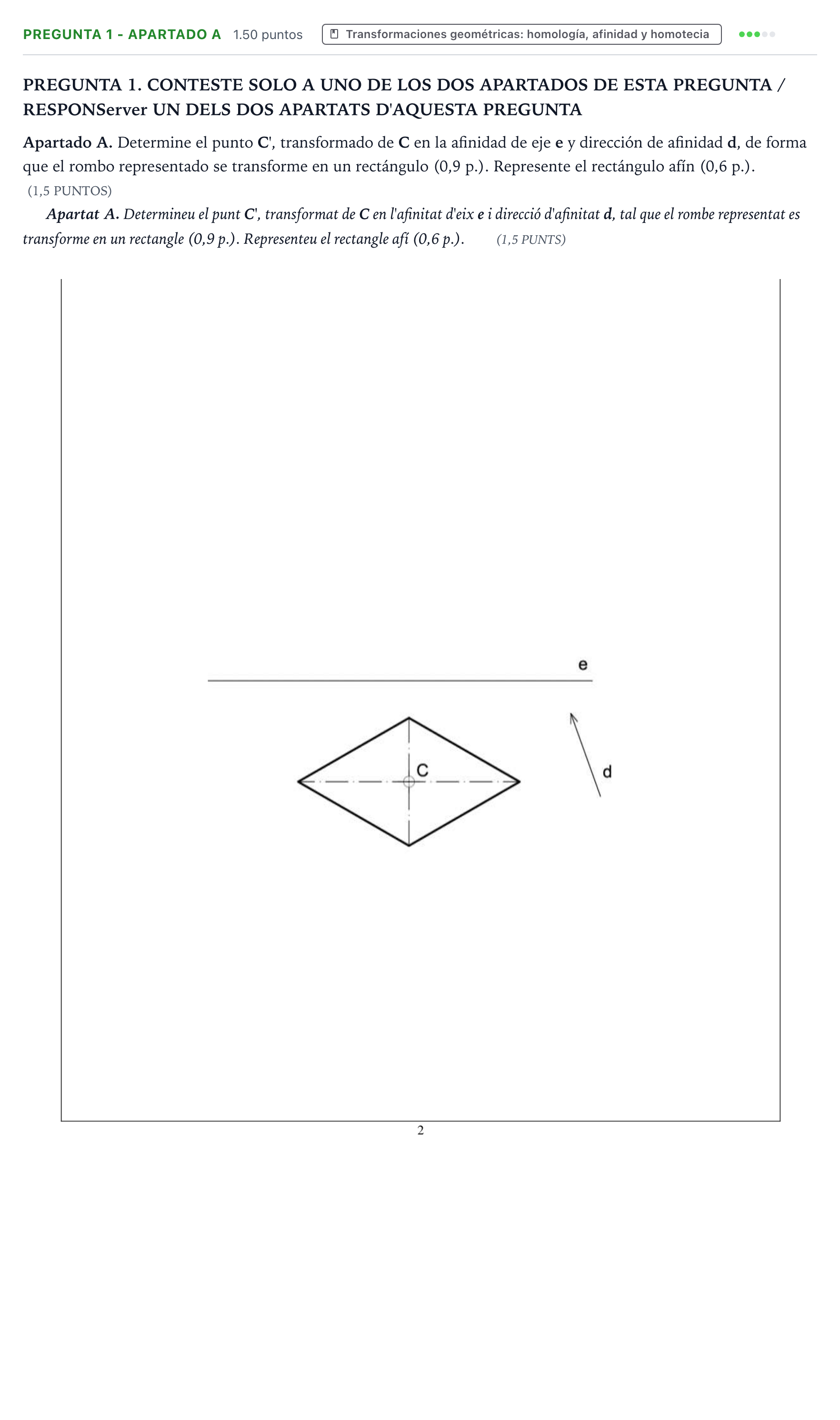

Apartado A. Determine el punto C', transformado de C en la afinidad de eje e y dirección de afinidad d, de forma que el rombo representado se transforme en un rectángulo (0,9 p.). Represente el rectángulo afín (0,6 p.).

Solución: 1. Prolongar los lados del rombo hasta cortar al eje de afinidad $e$, determinando los puntos dobles sobre el eje. 2. Trazar el arco capaz de $90^\circ$ sobre el segmento definido en el eje $e$ por las prolongaciones de dos lados adyacentes concurrentes, de modo que sus afines sean perpendiculares. 3. Desde el vértice correspondiente o el centro $C$, trazar una recta paralela a la dirección de afinidad $d$ hasta cortar al arco capaz, determinando el vértice transformado o la posición de $C'$. 4. Completar mediante afinidad los vértices restantes y trazar el rectángulo (o cuadrado) afín resultante.
