Pregunta 3 - Apartado B · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2026

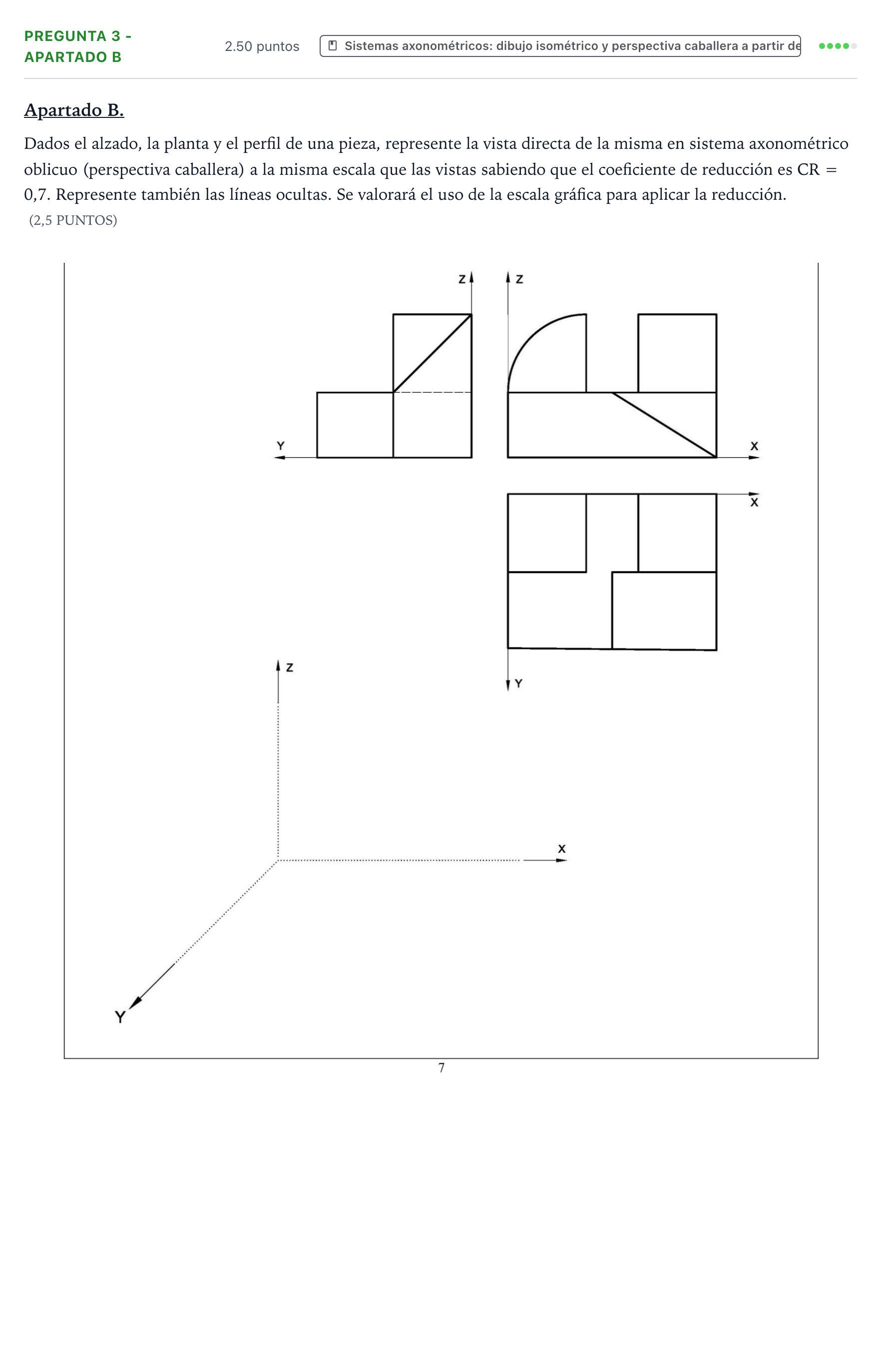

Represente la vista directa de la misma en sistema axonométrico oblicuo (perspectiva caballera) a la misma escala que las vistas sabiendo que el coeficiente de reducción es CR = 0,7. Represente también las líneas ocultas.

Solución: La solución oficial no incluye el dibujo resuelto; solo da el criterio de corrección: | Criterio | Puntos | |---|---| | Uso de la escala gráfica | 0,2 | | Tamaño correcto | 0,2 | | Líneas vistas (quitar 0,08 p. por arista de más o de menos) | 1,7 | | Líneas ocultas (quitar 0,08 p. por arista de más o de menos) | 0,4 | La perspectiva debe tener las medidas en X y Z iguales a las de las vistas, las medidas en Y reducidas a $0{,}7$ mediante la escala gráfica, todas las aristas vistas (sin sobrar ni faltar ninguna) y las aristas ocultas en trazo discontinuo.
