Enunciado

PREGUNTA 4 / PREGUNTA 4

Apartado B. Dado el sólido definido por sus vistas en el sistema diédrico europeo, represente su dibujo isométrico a escala 1:1 (sin utilizar ningún coeficiente de reducción). Sitúe el punto O en el origen de coordenadas. Represente también las líneas ocultas. (2 PUNTOS)

Apartat B. Donat el sòlid definit per les vistes corresponents en el sistema dièdric europeu, representeu-ne el dibuix isomètric a escala 1:1 (sense fer ús de cap coeficient de reducció). Situeu el punt O en l'origen de coordenades. Representeu-ne també les línies ocultes. (2 PUNTS)

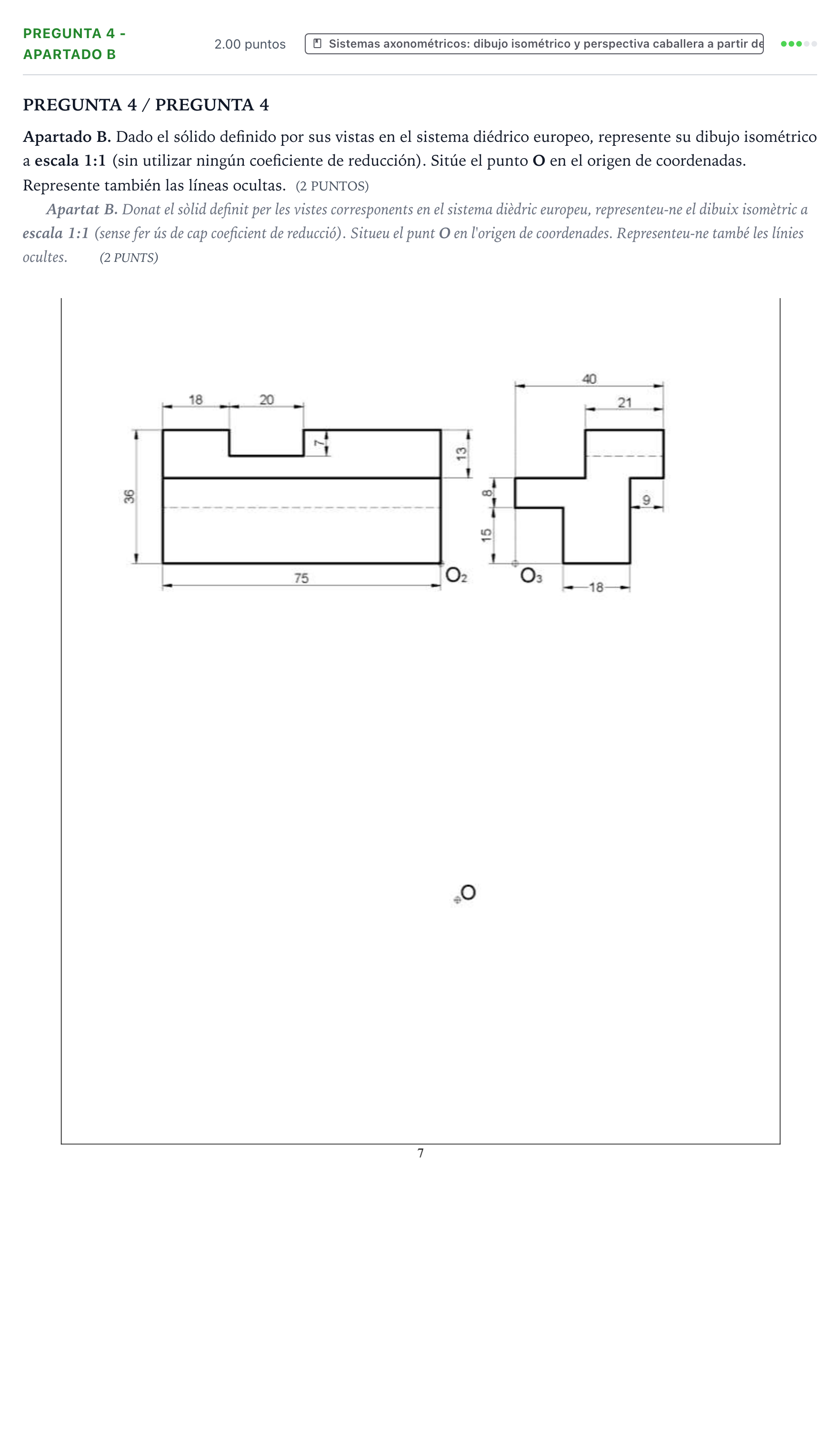

Enunciado: Pregunta 4 - Apartado B · Dibujo técnico II PAU Valencia Ordinaria solapamiento 2025

Solución

Según los criterios oficiales de corrección

Apartado B. Dado el sólido definido por sus vistas en el sistema diédrico europeo, represente su dibujo isométrico a escala 1:1 (sin utilizar ningún coeficiente de reducción). Sitúe el punto O en el origen de coordenadas. Represente también las líneas ocultas.

Solución: Representación axonométrica isométrica completa a escala 1:1 orientada desde el origen O según las tres direcciones a 120°, incorporando todas las aristas vistas y discontinuas (ocultas) del cuerpo prismático escalonado con ranura superior.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
