Pregunta 4 - Apartado B · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Tema: Sistemas axonométricos: dibujo isométrico y perspectiva caballera a partir de vistas · Del examen Extraordinaria DANA (2025)

Enunciado

PREGUNTA 4 / PREGUNTA 4

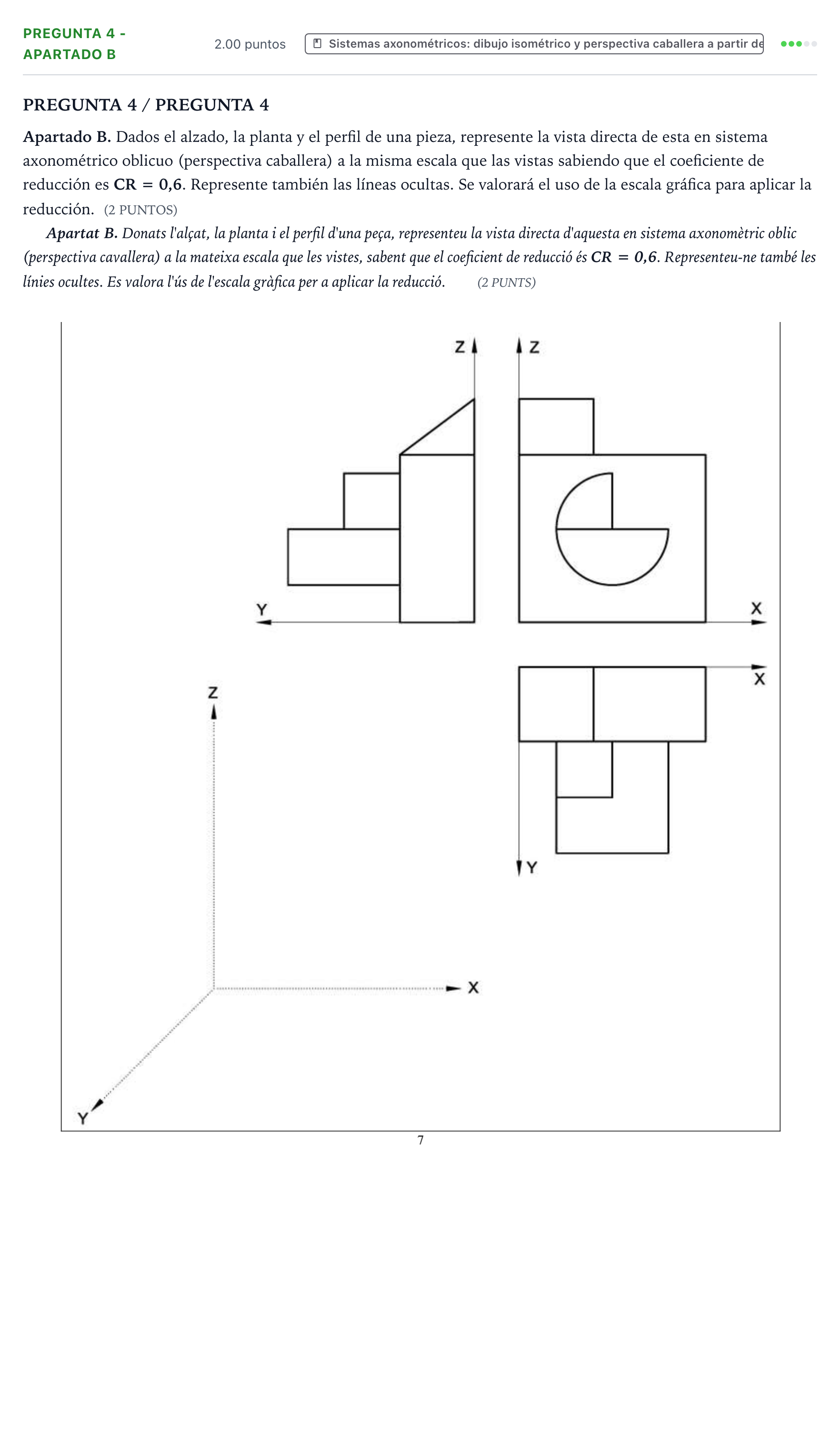

Apartado B. Dados el alzado, la planta y el perfil de una pieza, represente la vista directa de esta en sistema axonométrico oblicuo (perspectiva caballera) a la misma escala que las vistas sabiendo que el coeficiente de reducción es CR = 0,6. Represente también las líneas ocultas. Se valorará el uso de la escala gráfica para aplicar la reducción. (2 PUNTOS)

Apartat B. Donats l'alçat, la planta i el perfil d'una peça, representeu la vista directa d'aquesta en sistema axonomètric oblic (perspectiva cavallera) a la mateixa escala que les vistes, sabent que el coeficient de reducció és CR = 0,6. Representeu-ne també les línies ocultes. Es valora l'ús de l'escala gràfica per a aplicar la reducció. (2 PUNTS)

Enunciado: Pregunta 4 - Apartado B · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

Solución

Según los criterios oficiales de corrección

Apartado B. Representación en perspectiva caballera de la pieza (CR = 0,6)

Solución: Perspectiva caballera de la pieza orientada sobre los ejes dados con coeficiente de reducción de 0,60{,}6 en el eje YY. Criterios de corrección oficiales (2 PUNTOS): - Uso de la escala gráfica: 0,2 p. - Tamaño correcto: 0,2 p. - Líneas vistas: 1,4 p. (se restan 0,06 p. por arista incorrecta o ausente). - Líneas ocultas: 0,2 p. (se restan 0,06 p. por arista incorrecta o ausente).
