Pregunta 4 - Apartado B · Dibujo técnico II PAU Valencia Ordinaria 2025

PREGUNTA 4 / PREGUNTA 4

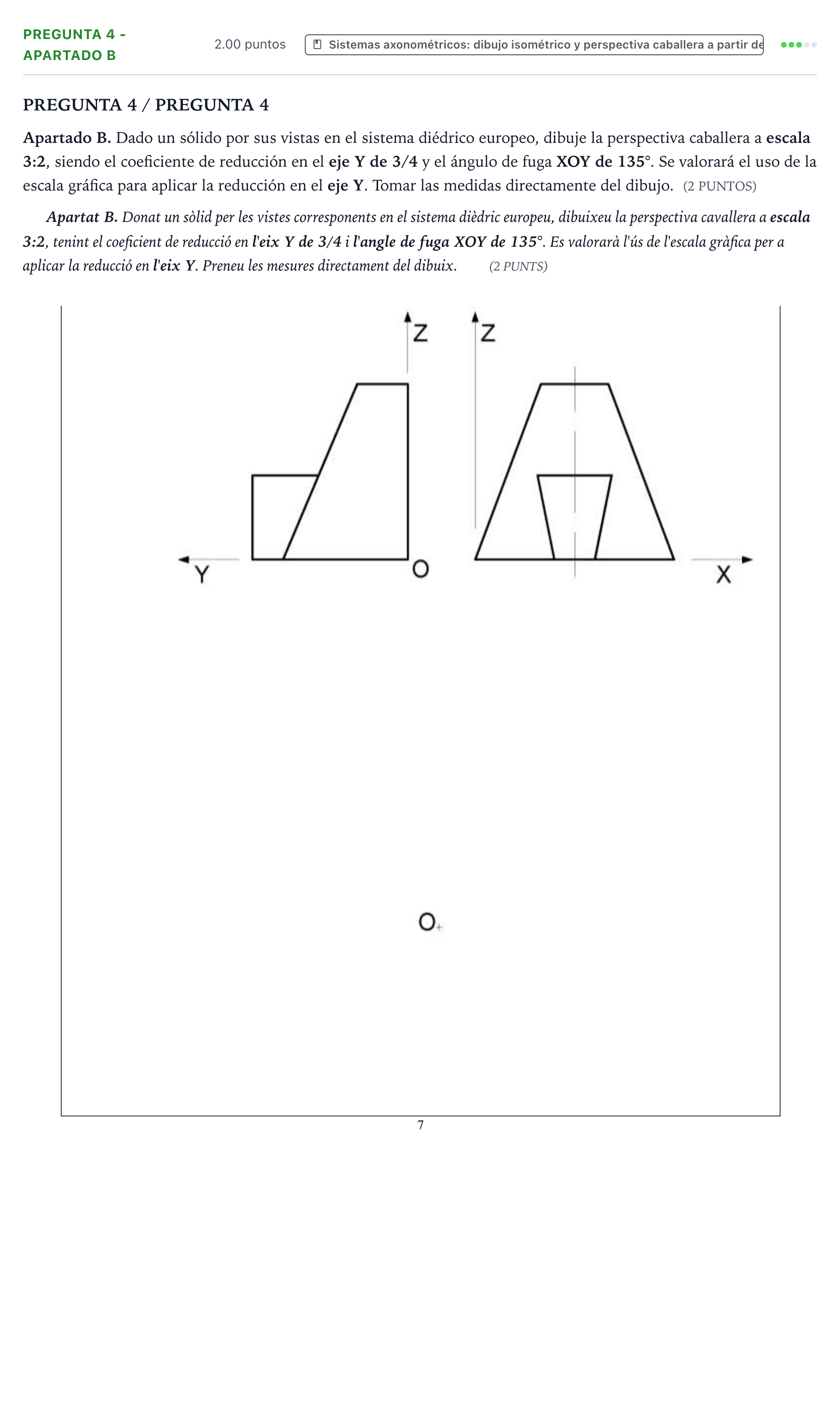

Apartado B. Dado un sólido por sus vistas en el sistema diédrico europeo, dibuje la perspectiva caballera a escala 3:2, siendo el coeficiente de reducción en el eje Y de 3/4 y el ángulo de fuga XOY de 135°. Se valorará el uso de la escala gráfica para aplicar la reducción en el eje Y. Tomar las medidas directamente del dibujo. (2 PUNTOS)

Apartat B. Donat un sòlid per les vistes corresponents en el sistema dièdric europeu, dibuixeu la perspectiva cavallera a escala 3:2, tenint el coeficient de reducció en l'eix Y de 3/4 i l'angle de fuga XOY de 135°. Es valorarà l'ús de l'escala gràfica per a aplicar la reducció en l'eix Y. Preneu les mesures directament del dibuix. (2 PUNTS)
