Problema 8 · Dibujo técnico II PAU Valencia Ordinaria 2024

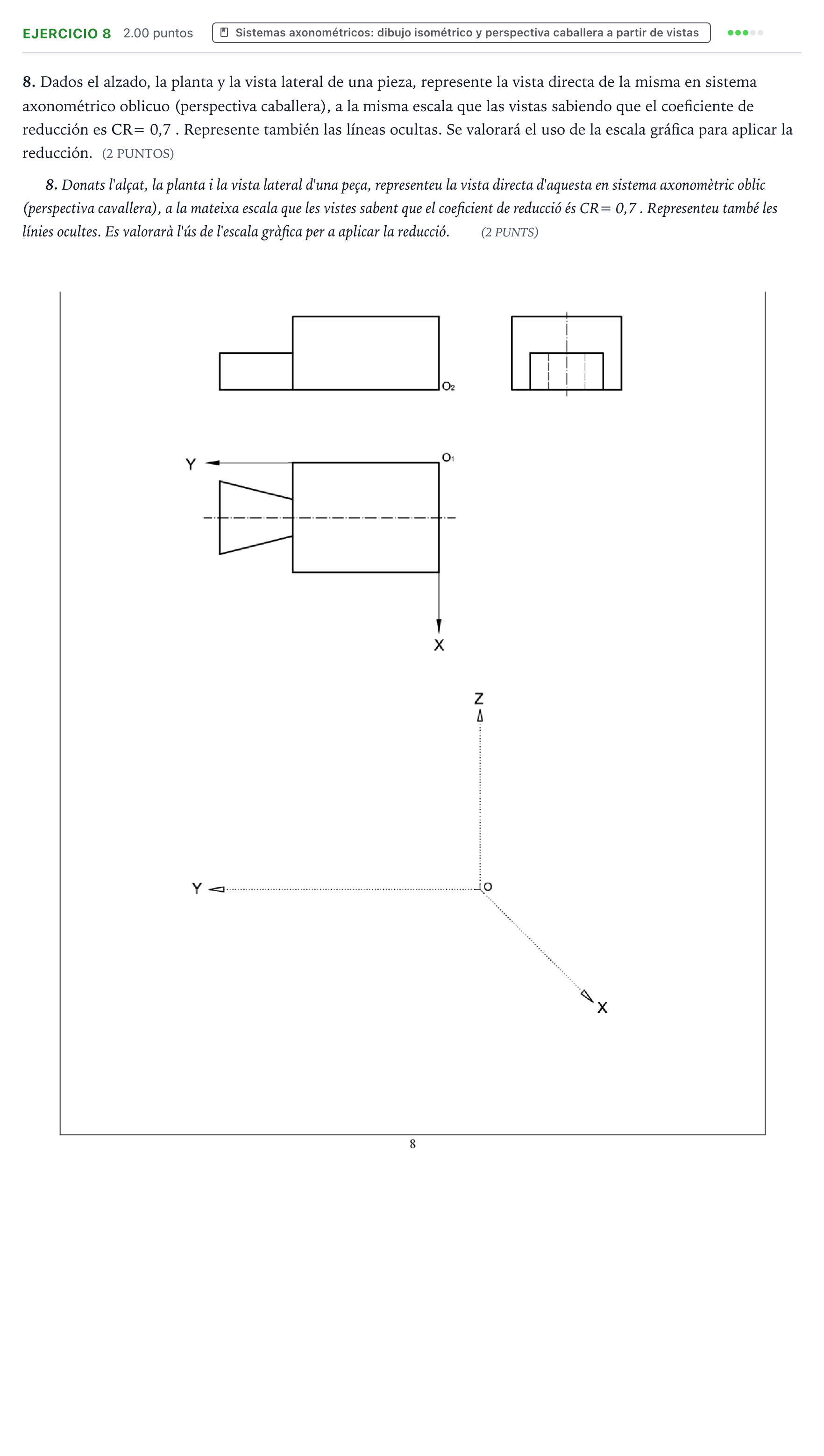

8. Dados el alzado, la planta y la vista lateral de una pieza, represente la vista directa de la misma en sistema axonométrico oblicuo (perspectiva caballera), a la misma escala que las vistas sabiendo que el coeficiente de reducción es CR= 0,7 . Represente también las líneas ocultas.

Solución: Representación en perspectiva caballera de la pieza completa a partir de los ejes dados (eje $Y$ horizontal hacia la izquierda, eje $Z$ vertical hacia arriba, eje $X$ oblicuo): 1. Cuerpo principal (bloque posterior): Prisma rectangular apoyado en el plano horizontal $XY$, cuyas dimensiones en $X$ y $Z$ se trasladan en verdadera magnitud y las dimensiones en $Y$ se reducen con $C_R = 0{,}7$. 2. Elemento frontal (tronco de pirámide o prisma trapezoidal achaflanado): Adosado a la cara lateral/frontal, centrado respecto al eje de simetría horizontal, con la base menor hacia el extremo del eje $Y$. 3. Cajeado o hueco inferior: Ranura pasante o rebaje en la parte inferior visible en la vista lateral y el alzado. 4. Aristas vistas y ocultas: Trazado de todas las aristas vistas con línea continua y las aristas no visibles (ocultas) con línea discontinua.
