Problema 7 · Dibujo técnico II PAU Valencia Extraordinaria 2021
Tema: Sistemas axonométricos: dibujo isométrico y perspectiva caballera a partir de vistas · Del examen Extraordinaria (2021)
Enunciado

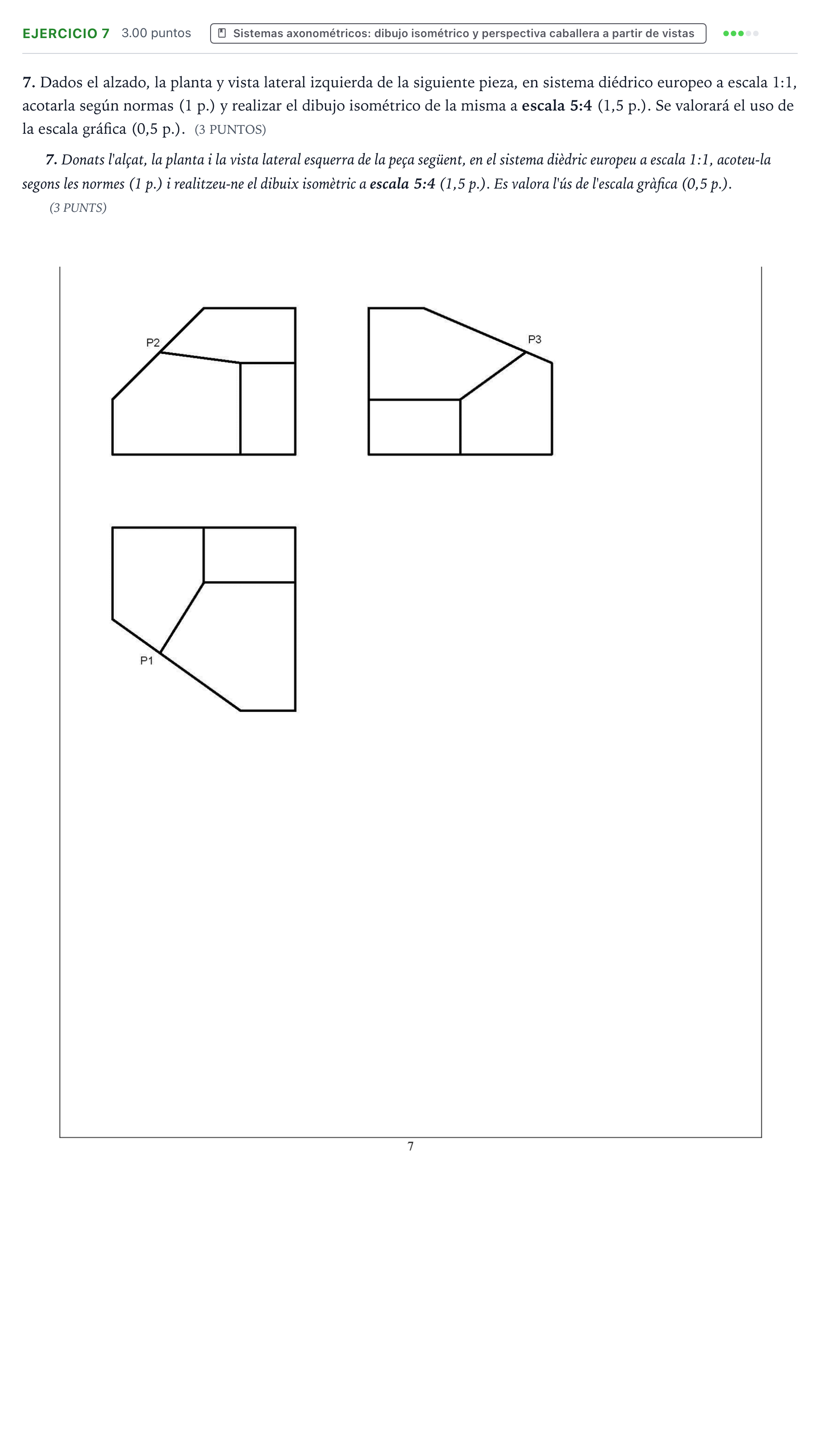

7. Dados el alzado, la planta y vista lateral izquierda de la siguiente pieza, en sistema diédrico europeo a escala 1:1, acotarla según normas (1 p.) y realizar el dibujo isométrico de la misma a escala 5:4 (1,5 p.). Se valorará el uso de la escala gráfica (0,5 p.). (3 PUNTOS)
7. Donats l'alçat, la planta i la vista lateral esquerra de la peça següent, en el sistema dièdric europeu a escala 1:1, acoteu-la segons les normes (1 p.) i realitzeu-ne el dibuix isomètric a escala 5:4 (1,5 p.). Es valora l'ús de l'escala gràfica (0,5 p.). (3 PUNTS)
Solución
Según los criterios oficiales de corrección
7. Acotación según normas y dibujo isométrico a escala 5:4 con escala gráfica
Solución: 1. Escala gráfica: Construcción de una escala gráfica volante o auxiliar con razón 5:4 (5 unidades del dibujo por cada 4 unidades de la pieza real). 2. Acotación (1 p.): Acotación normalizada de las tres vistas dadas, incluyendo cotas totales (anchura, altura, profundidad), cotas parciales de los escalones y chaflanes, y la acotación correcta de la posición del punto P (). 3. Perspectiva isométrica (1,5 p.): Representación isométrica de la pieza orientada adecuadamente respecto a los tres ejes isométricos a , aplicando las dimensiones ampliadas a escala 5:4, trazando correctamente las aristas vistas y eliminando aristas incorrectas.
