Problema 8 · Dibujo técnico II PAU Valencia Extraordinaria 2024

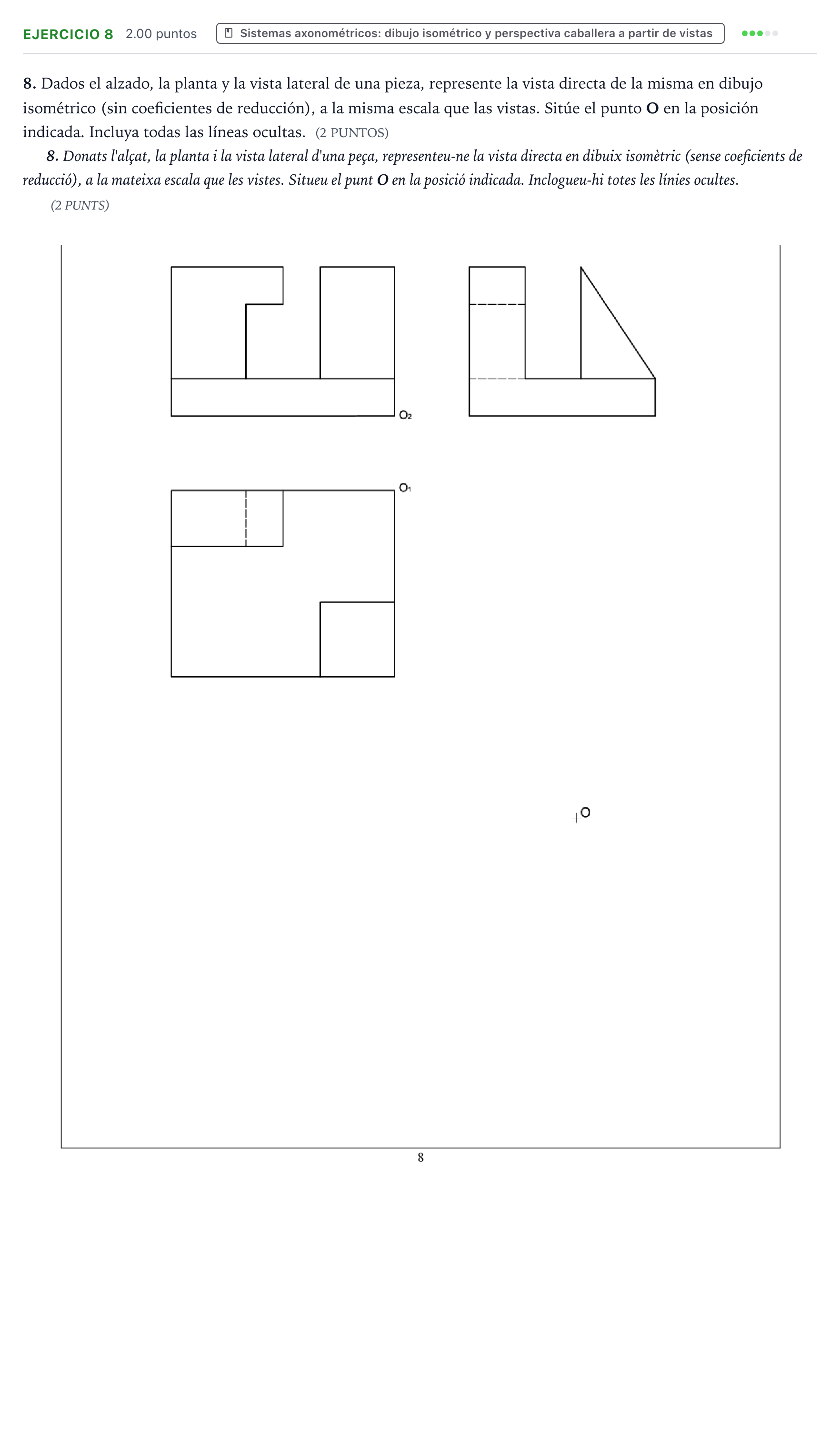

8. Dados el alzado, la planta y la vista lateral de una pieza, represente la vista directa de la misma en dibujo isométrico (sin coeficientes de reducción), a la misma escala que las vistas. Sitúe el punto O en la posición indicada. Incluya todas las líneas ocultas.

Solución: Representación axonométrica isométrica de la pieza a partir del punto de referencia $O$: - Orientación correcta de los ejes isométricos (120° entre sí), correspondiendo $O$ al vértice superior posterior indicado ($O_1, O_2$). - Base prismática inferior completa con sus dimensiones correspondientes tomadas de las vistas. - Dos torretas o pilares superiores separados por una hendidura central: la izquierda con sección constante y un saliente/rebaje interior en L visto en alzado; la derecha rematada por un plano inclinado triangular (rampa que desciende hacia la derecha según el perfil). - Trazado de todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea discontinua de trazos.
