Pregunta 4 - Apartado B · Dibujo técnico II PAU Valencia Extraordinaria 2025

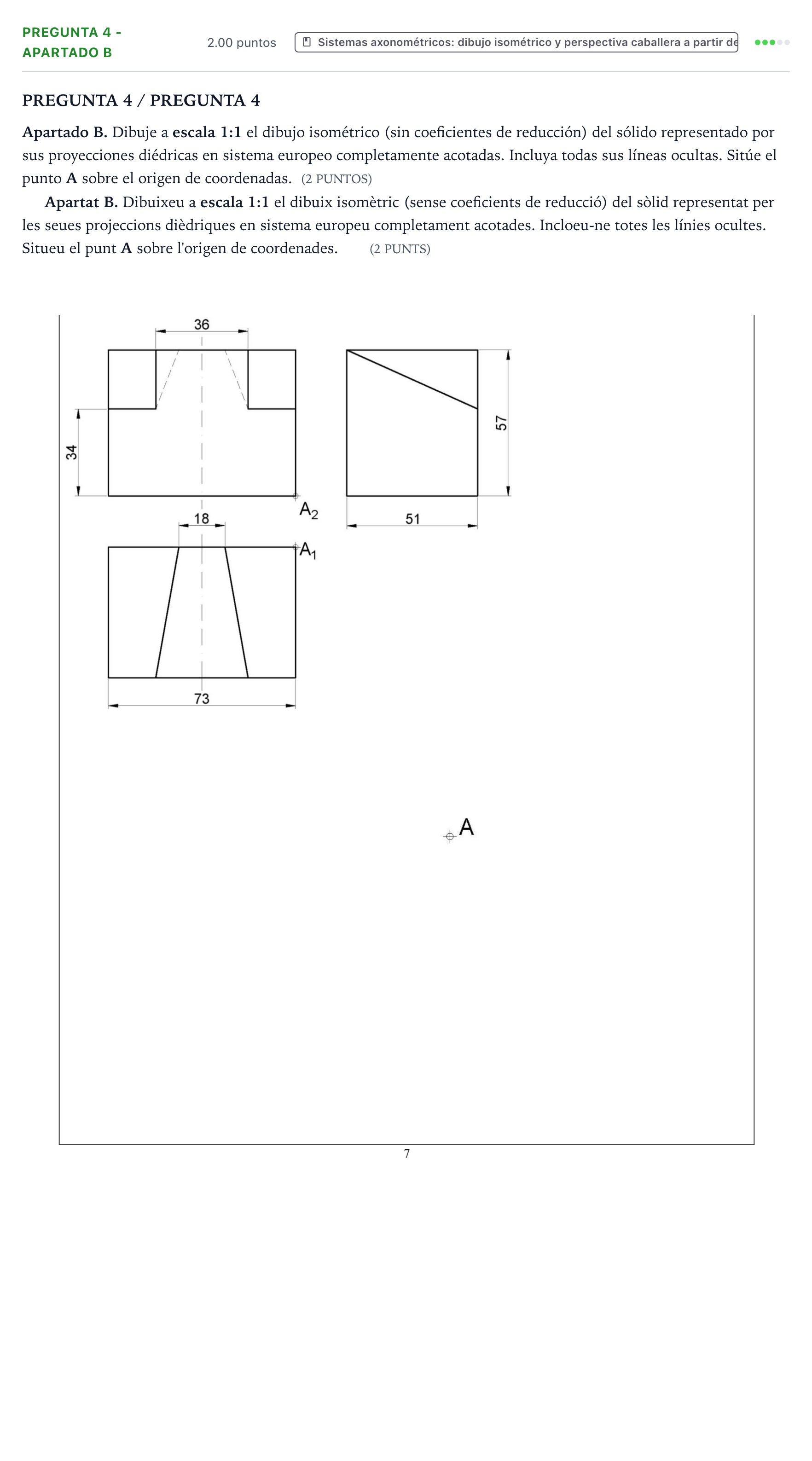

Apartado B. Dibuje a escala 1:1 el dibujo isométrico (sin coeficientes de reducción) del sólido representado por sus proyecciones diédricas en sistema europeo completamente acotadas. Incluya todas sus líneas ocultas. Sitúe el punto A sobre el origen de coordenadas.

Solución: El sólido isométrico debe dibujarse a escala 1:1 a partir del punto A situado en el origen de ejes isométricos a 120°: - Dimensiones del prisma envolvente: anchura = 73 mm, profundidad = 51 mm, altura total = 57 mm. - En la parte superior, plano inclinado continuo que desciende desde la cara posterior (cota 57 mm) hacia la frontal hasta una cota reducida. - Ranura o vaciado pasante central trapezoidal en planta (anchura de 18 mm en la parte superior posterior y 36 mm en alzado / base superior, ensanchándose hacia el frente según las vistas), con un escalón horizontal intermedio a cota 34 mm. - Representación completa y precisa de todas las aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos).
