Pregunta 3 - Apartado B · Dibujo técnico II PAU Valencia Ordinaria 2026

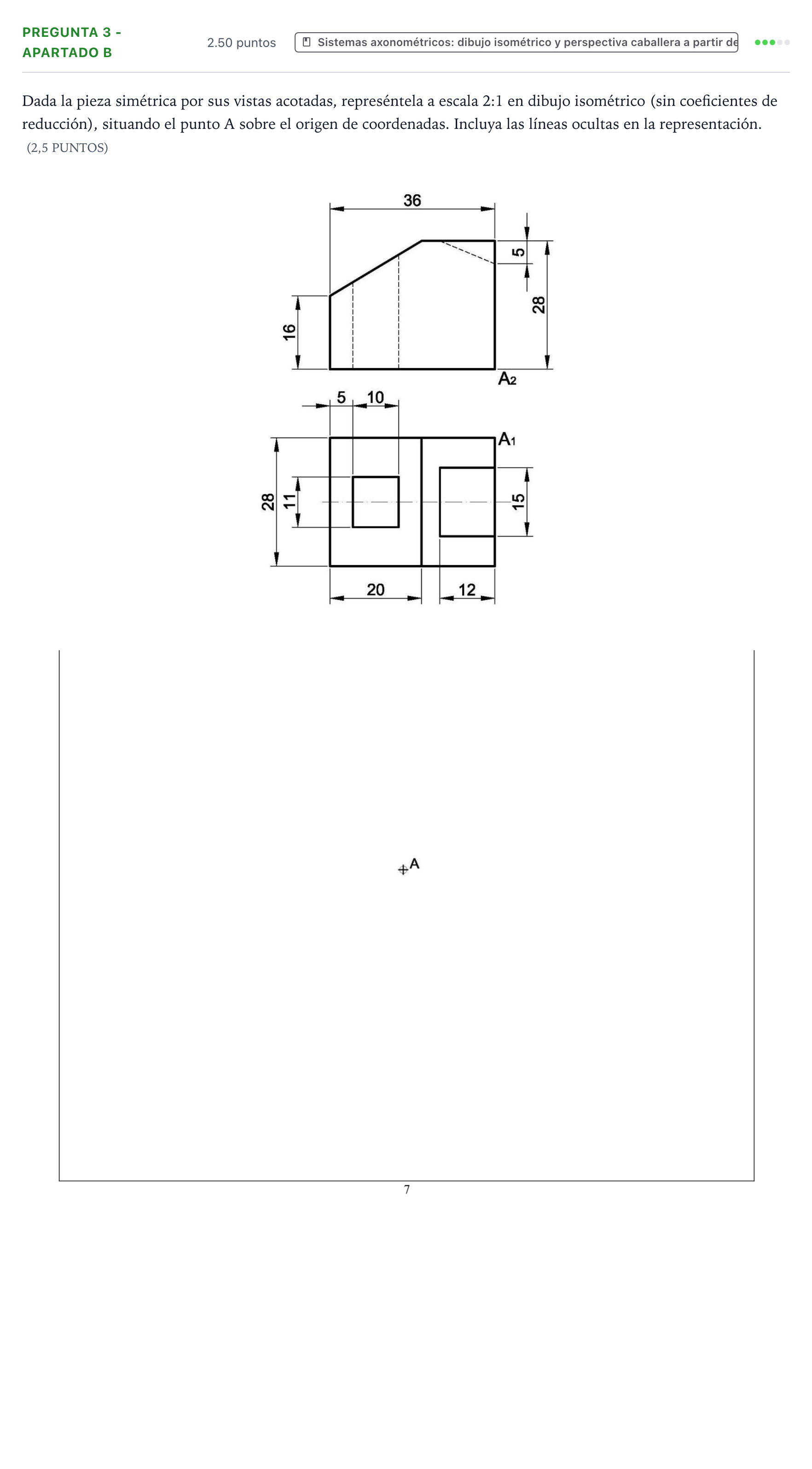

Dada la pieza simétrica por sus vistas acotadas, represéntela a escala 2:1 en dibujo isométrico (sin coeficientes de reducción), situando el punto A sobre el origen de coordenadas. Incluya las líneas ocultas en la representación.

Solución: El criterio oficial no incluye el dibujo resuelto; el dibujo isométrico correcto debe cumplir: - Ejes isométricos a 120° con origen en A, y todas las medidas de las vistas multiplicadas por 2 (escala 2:1, sin coeficiente de reducción): el bloque exterior mide $72 \times 56$ en planta y 56 de altura, con la cara izquierda de 32 de altura. - Aristas vistas: el prisma con la cara inclinada que sube desde la altura 16 (32 en el dibujo) en el lado izquierdo hasta la altura 28 (56) a 20 (40) del extremo izquierdo, y la cara superior horizontal hasta la derecha; el agujero de $10 \times 11$ ($20 \times 22$) situado a 5 (10) del lado izquierdo y centrado en el eje de simetría; y el rebaje de $12 \times 15$ ($24 \times 30$) centrado y abierto hacia la cara derecha, con la profundidad de 5 (10) que dan las vistas. - Líneas ocultas (discontinuas): las aristas del agujero y del rebaje que tapa la propia pieza, que corresponden a las líneas discontinuas del alzado. Criterios de corrección (2,5 puntos): | Concepto | Puntos | |---|---| | Adecuada dirección de los ejes | 0,3 | | Tamaño correcto | 0,2 | | Líneas vistas (quitar 0,07 p. por arista de más o de menos) | 1,5 | | Líneas ocultas (quitar 0,07 p. por arista de más o de menos) | 0,5 |
