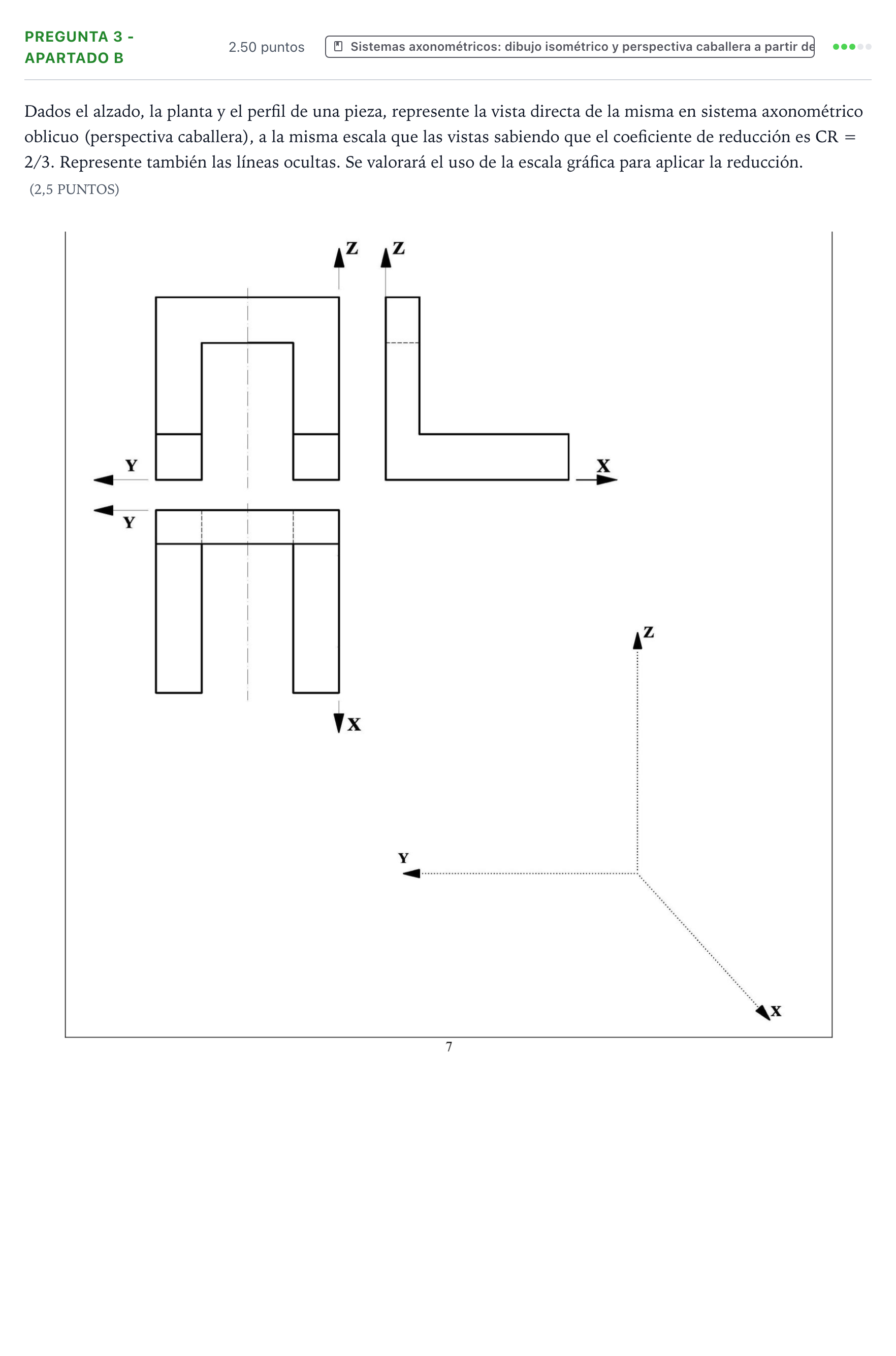

Pregunta 3 - Apartado B · Dibujo técnico II PAU Valencia Extraordinaria 2026

Represente la vista directa de la misma en sistema axonométrico oblicuo (perspectiva caballera), a la misma escala que las vistas sabiendo que el coeficiente de reducción es CR = 2/3. Represente también las líneas ocultas.

Solución: El criterio oficial no incluye el dibujo resuelto; la perspectiva correcta debe cumplir: - Ejes como en la hoja: Z vertical, Y horizontal y X oblicuo (eje de fugas). Las medidas en Z y en Y se llevan en verdadera magnitud (misma escala que las vistas) y las medidas en dirección X se reducen a $\frac{2}{3}$. - Pieza: una placa vertical de poco grueso en X, con forma de U invertida en el alzado (la escotadura rectangular central abierta por abajo), y dos patas o pies de poca altura que salen en dirección X desde la parte inferior de los dos laterales de la U, como muestran la planta y el perfil en L. - Líneas ocultas (discontinuas): las aristas de la escotadura y de los pies que quedan tapadas por la propia pieza, como las que aparecen discontinuas en la planta y en el perfil. Criterios de corrección (2,5 puntos): | Concepto | Puntos | |---|---| | Uso de la escala gráfica | 0,3 | | Tamaño correcto | 0,2 | | Líneas vistas (quitar 0,05 p. por arista incorrecta) | 1,6 | | Líneas ocultas (quitar 0,05 p. por arista incorrecta) | 0,4 |
