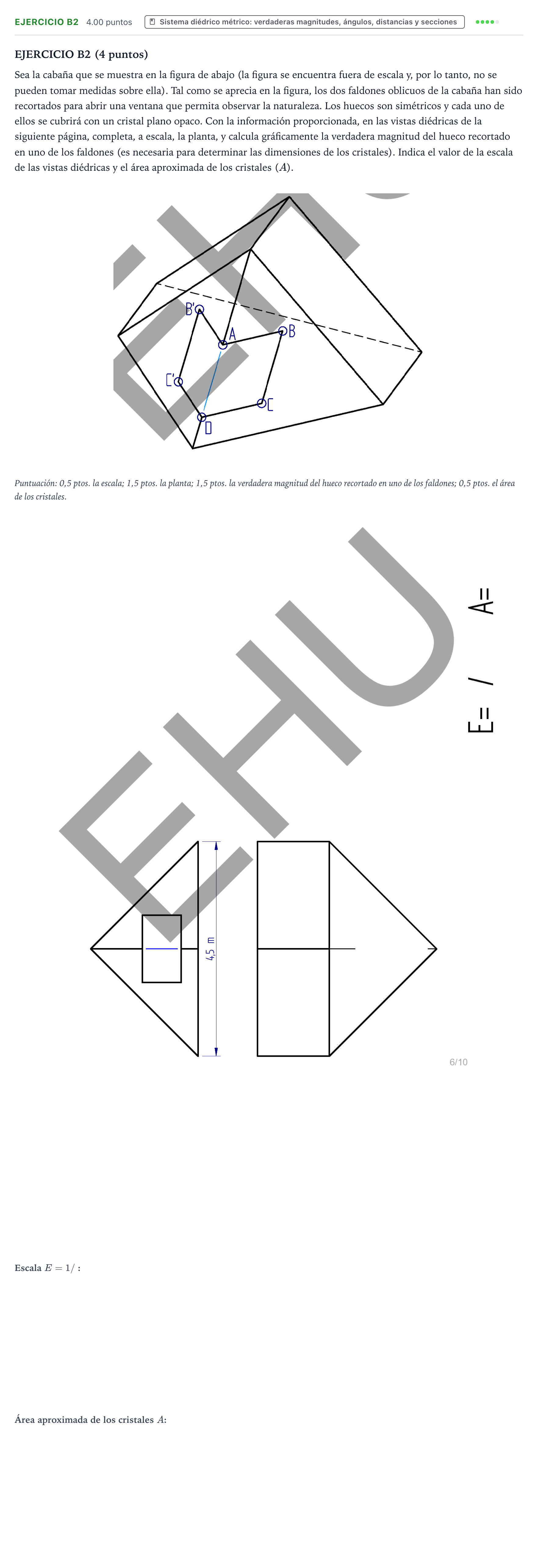

Ejercicio B2 · Dibujo técnico II PAU País Vasco Extraordinaria 2026

EJERCICIO B2 (4 puntos)

Sea la cabaña que se muestra en la figura de abajo (la figura se encuentra fuera de escala y, por lo tanto, no se pueden tomar medidas sobre ella). Tal como se aprecia en la figura, los dos faldones oblicuos de la cabaña han sido recortados para abrir una ventana que permita observar la naturaleza. Los huecos son simétricos y cada uno de ellos se cubrirá con un cristal plano opaco. Con la información proporcionada, en las vistas diédricas de la siguiente página, completa, a escala, la planta, y calcula gráficamente la verdadera magnitud del hueco recortado en uno de los faldones (es necesaria para determinar las dimensiones de los cristales). Indica el valor de la escala de las vistas diédricas y el área aproximada de los cristales ($A$).

Puntuación: 0,5 ptos. la escala; 1,5 ptos. la planta; 1,5 ptos. la verdadera magnitud del hueco recortado en uno de los faldones; 0,5 ptos. el área de los cristales.
