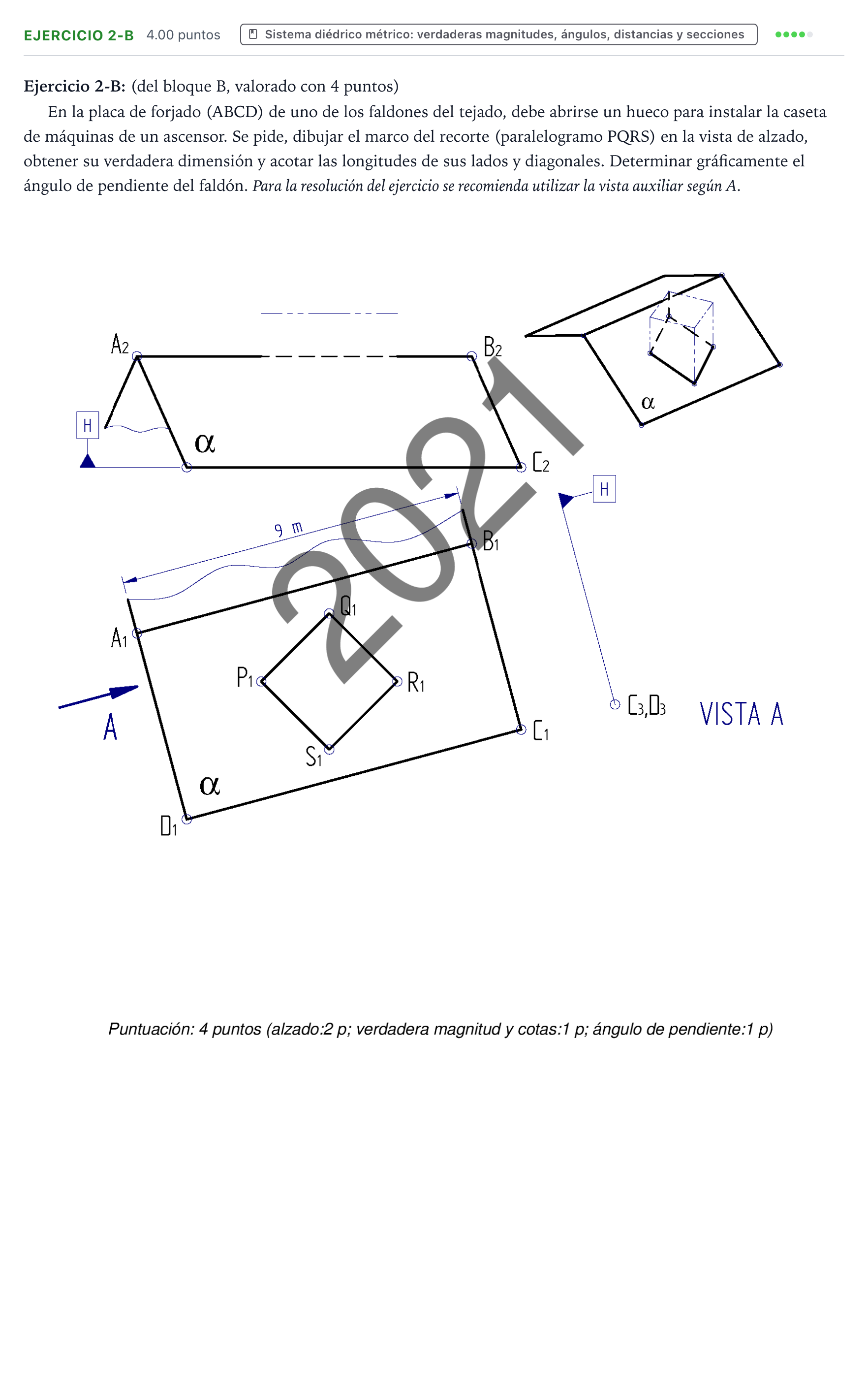

Ejercicio 2-B · Dibujo técnico II PAU País Vasco Ordinaria 2021

Dibujar el marco del recorte (paralelogramo PQRS) en alzado, obtener su verdadera dimensión con cotas y determinar gráficamente el ángulo de pendiente del faldón.

Solución: - Marco del recorte en el alzado ($P_2Q_2R_2S_2$): Se trasladan las cotas de altura obtenidas en la vista auxiliar proyectada según la dirección $A$ hasta la vista de alzado. - Ángulo de pendiente del faldón: $30^\circ$ respecto al plano horizontal. - Verdadera dimensión del paralelogramo ($P_0Q_0R_0S_0$): Abatimiento del plano sobre el horizontal a partir de la vista auxiliar proyectante. - Acotación (Escala 1:100): Lados de $2{,}6\text{ m}$ y $2{,}8\text{ m}$, y diagonal de $3{,}6\text{ m}$.
