Ejercicio 2-B · Dibujo técnico II PAU País Vasco Extraordinaria 2025
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Extraordinaria (2025)
Enunciado
Ejercicio 2-B: (de la propuesta B, valorado con 4 puntos)

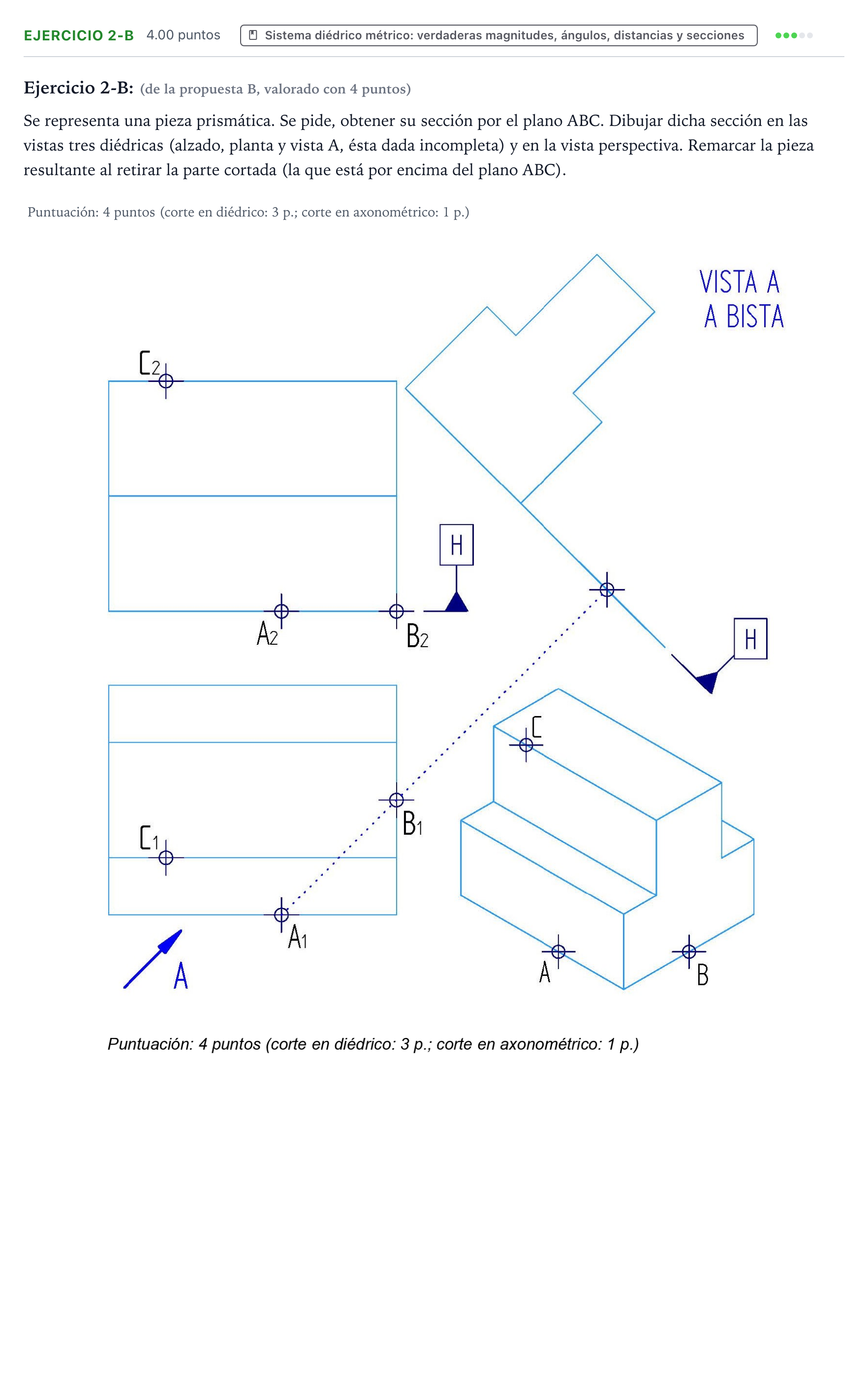

Se representa una pieza prismática. Se pide, obtener su sección por el plano ABC. Dibujar dicha sección en las vistas tres diédricas (alzado, planta y vista A, ésta dada incompleta) y en la vista perspectiva. Remarcar la pieza resultante al retirar la parte cortada (la que está por encima del plano ABC).
Puntuación: 4 puntos (corte en diédrico: 3 p.; corte en axonométrico: 1 p.)
Solución
Según los criterios oficiales de corrección
Se pide, obtener su sección por el plano ABC. Dibujar dicha sección en las vistas tres diédricas (alzado, planta y vista A, ésta dada incompleta) y en la vista perspectiva. Remarcar la pieza resultante al retirar la parte cortada (la que está por encima del plano ABC).
Solución: La pieza resultante tras retirar la parte superior queda definida tanto en sus proyecciones diédricas (alzado, planta y vista auxiliar A) como en la perspectiva axonométrica, con las aristas vistas continuas y las aristas ocultas en trazos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
