Ejercicio 2-B · Dibujo técnico II PAU País Vasco Ordinaria 2025
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Ordinaria (2025)
Enunciado
Ejercicio 2-B: (de la propuesta B, valorado con 4 puntos)

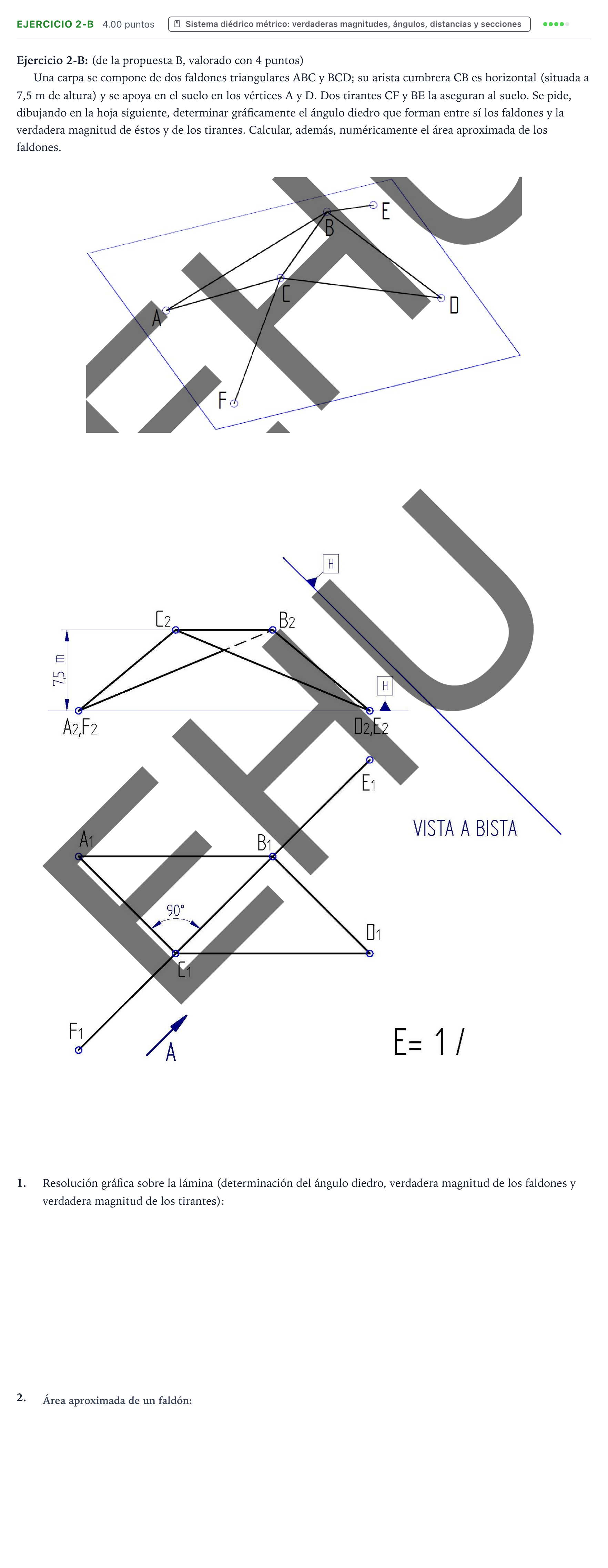

Una carpa se compone de dos faldones triangulares ABC y BCD; su arista cumbrera CB es horizontal (situada a 7,5 m de altura) y se apoya en el suelo en los vértices A y D. Dos tirantes CF y BE la aseguran al suelo. Se pide, dibujando en la hoja siguiente, determinar gráficamente el ángulo diedro que forman entre sí los faldones y la verdadera magnitud de éstos y de los tirantes. Calcular, además, numéricamente el área aproximada de los faldones.
1.
Resolución gráfica sobre la lámina (determinación del ángulo diedro, verdadera magnitud de los faldones y verdadera magnitud de los tirantes):
2.
Solución
Según los criterios oficiales de corrección
Determinar gráficamente el ángulo diedro que forman entre sí los faldones y la verdadera magnitud de éstos y de los tirantes.
Solución: - Ángulo diedro: - Verdadera magnitud de faldones: Base cumbrera , altura del faldón , arista lateral . - Verdadera magnitud de los tirantes: .
Calcular, además, numéricamente el área aproximada de los faldones.
Solución: m²
