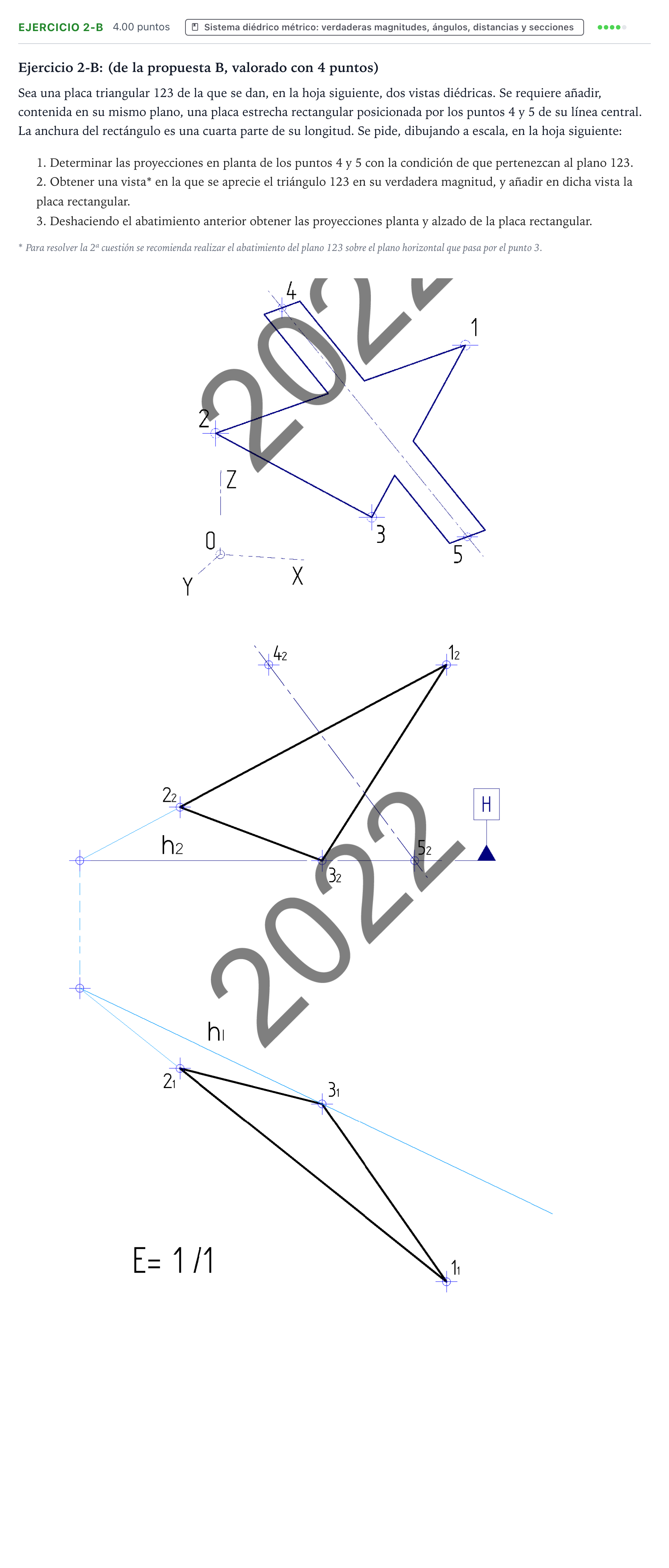

Ejercicio 2-B · Dibujo técnico II PAU País Vasco Extraordinaria 2022

Ejercicio 2-B: (de la propuesta B, valorado con 4 puntos)

Sea una placa triangular 123 de la que se dan, en la hoja siguiente, dos vistas diédricas. Se requiere añadir, contenida en su mismo plano, una placa estrecha rectangular posicionada por los puntos 4 y 5 de su línea central. La anchura del rectángulo es una cuarta parte de su longitud. Se pide, dibujando a escala, en la hoja siguiente:

1. Determinar las proyecciones en planta de los puntos 4 y 5 con la condición de que pertenezcan al plano 123.

2. Obtener una vista* en la que se aprecie el triángulo 123 en su verdadera magnitud, y añadir en dicha vista la placa rectangular.

3. Deshaciendo el abatimiento anterior obtener las proyecciones planta y alzado de la placa rectangular.

* Para resolver la 2ª cuestión se recomienda realizar el abatimiento del plano 123 sobre el plano horizontal que pasa por el punto 3.
