Ejercicio 2-B · Dibujo técnico II PAU País Vasco Ordinaria 2022
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Ordinaria (2022)
Enunciado
Ejercicio 2-B: (de la propuesta B, valorado con 4 puntos)

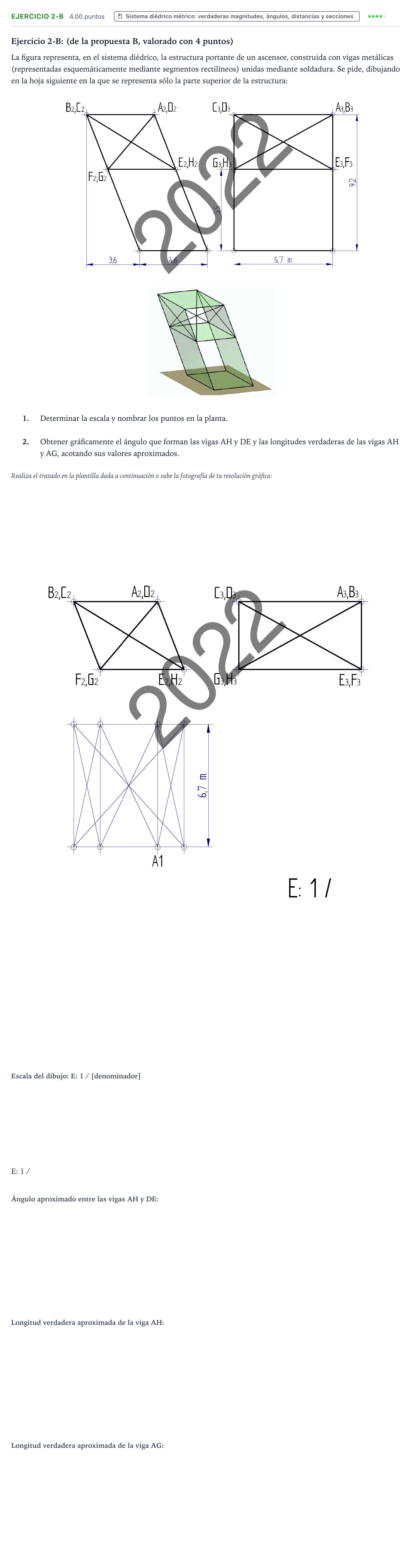

La figura representa, en el sistema diédrico, la estructura portante de un ascensor, construida con vigas metálicas (representadas esquemáticamente mediante segmentos rectilíneos) unidas mediante soldadura. Se pide, dibujando en la hoja siguiente en la que se representa sólo la parte superior de la estructura:
1.
Determinar la escala y nombrar los puntos en la planta.
2.
Obtener gráficamente el ángulo que forman las vigas AH y DE y las longitudes verdaderas de las vigas AH y AG, acotando sus valores aproximados.
Realiza el trazado en la plantilla dada a continuación o sube la fotografía de tu resolución gráfica:
E: 1 /
Solución
Según los criterios oficiales de corrección
1. Determinar la escala: E: 1 /
Solución: 100
2. Ángulo que forman las vigas AH y DE:
Solución: 61° / ~61°
2. Longitud verdadera de la viga AH:
Solución: 7,8 m / 7.8 m / ~7,8 m
2. Longitud verdadera de la viga AG:
Solución: 8,3 m / 8.3 m / ~8,3 m
Construcción gráfica completa y nomenclatura de los puntos en planta:
Solución: Nomenclatura de vértices en planta: - Fila inferior (de izquierda a derecha): , , , . - Fila superior (de izquierda a derecha): , , , . Construcciones auxiliares: - Abatimiento para la determinación del ángulo entre vigas y (). - Triángulo de verdadera magnitud para la arista (). - Abatimiento o diferencia de cotas para la verdadera magnitud de ().
