Ejercicio 2-B · Dibujo técnico II PAU País Vasco Extraordinaria 2021
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Extraordinaria (2021)

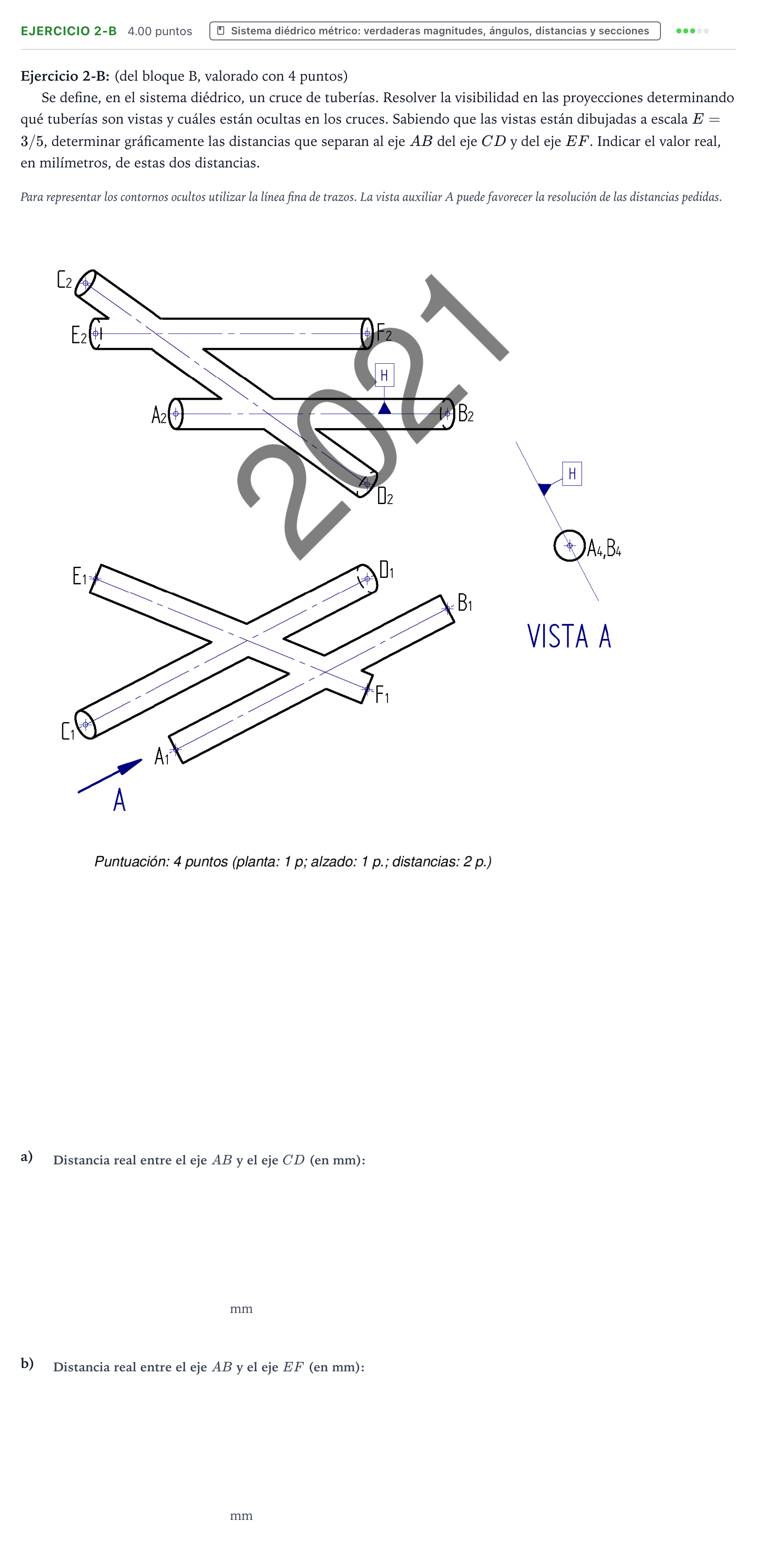

Enunciado
Ejercicio 2-B: (del bloque B, valorado con 4 puntos)
Se define, en el sistema diédrico, un cruce de tuberías. Resolver la visibilidad en las proyecciones determinando qué tuberías son vistas y cuáles están ocultas en los cruces. Sabiendo que las vistas están dibujadas a escala , determinar gráficamente las distancias que separan al eje del eje y del eje . Indicar el valor real, en milímetros, de estas dos distancias.
Para representar los contornos ocultos utilizar la línea fina de trazos. La vista auxiliar A puede favorecer la resolución de las distancias pedidas.
a)
mm
b)
mm
Solución
Según los criterios oficiales de corrección
Distancia real entre el eje AB y el eje CD (en mm)
Solución: 52,83 mm / 52,8 mm
Distancia real entre el eje AB y el eje EF (en mm)
Solución: 66,67 mm / 66,7 mm
Visibilidad de las tuberías en planta y alzado y trazado gráfico de distancias
Solución: - Visibilidad en alzado (1 p): determinar en los cruces qué tubería tiene mayor cota o posición relativa, trazando los contornos ocultos con línea de trazos discontinua. - Visibilidad en planta (1 p): determinar qué tubería tiene mayor cota en los cruces para que tape a la inferior. - Determinación gráfica de las distancias en la vista auxiliar o vistas diédricas (2 p).
