Ejercicio 2-B · Dibujo técnico II PAU País Vasco Extraordinaria 2024
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Extraordinaria (2024)
Enunciado

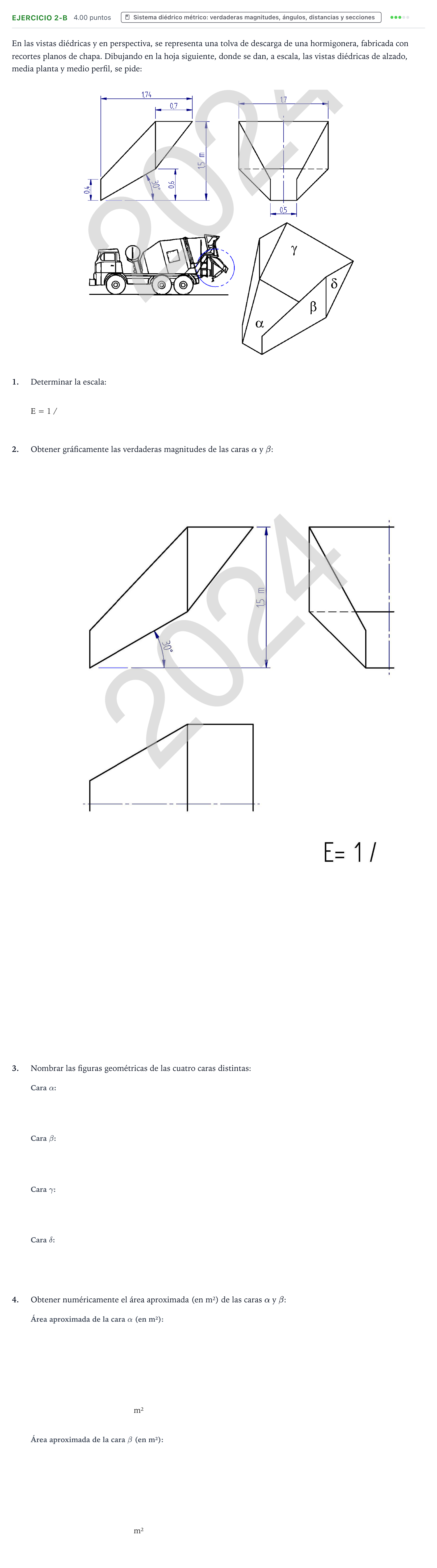

En las vistas diédricas y en perspectiva, se representa una tolva de descarga de una hormigonera, fabricada con recortes planos de chapa. Dibujando en la hoja siguiente, donde se dan, a escala, las vistas diédricas de alzado, media planta y medio perfil, se pide:
1.
Determinar la escala:
E = 1 /
2.
Obtener gráficamente las verdaderas magnitudes de las caras y :
3.
Nombrar las figuras geométricas de las cuatro caras distintas:
4.
Obtener numéricamente el área aproximada (en m²) de las caras y :
m²
m²
Solución
Según los criterios oficiales de corrección
1. Determinar la escala.
Solución: 20
2. Obtener gráficamente las verdaderas magnitudes de las caras α y β.
Solución: Se obtienen mediante giro o abatimiento las verdaderas magnitudes de las caras (en verde en la proyección superior y abatida) y (mediante giro de su base y altura).
3. Nombrar la figura geométrica de la cara α.
Solución: trapecio isósceles
3. Nombrar la figura geométrica de la cara β.
Solución: trapecio escaleno
3. Nombrar la figura geométrica de la cara γ.
Solución: rectángulo
3. Nombrar la figura geométrica de la cara δ.
Solución: triángulo rectángulo
4. Obtener numéricamente el área aproximada (en m²) de la cara α.
Solución: 1,32
4. Obtener numéricamente el área aproximada (en m²) de la cara β.
Solución: 0,78
