Ejercicio 2-B · Dibujo técnico II PAU País Vasco Ordinaria 2024
Tema: Sistema diédrico métrico: verdaderas magnitudes, ángulos, distancias y secciones · Del examen Ordinaria (2024)

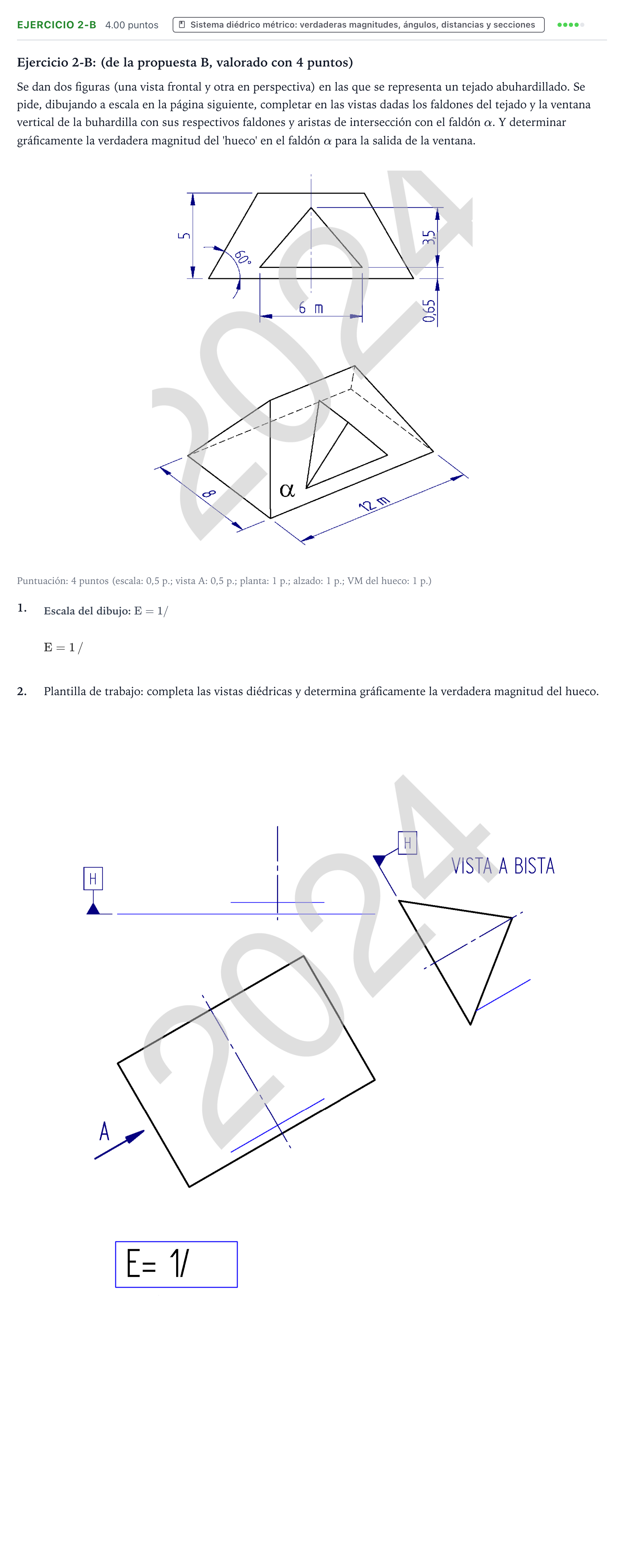

Enunciado
Ejercicio 2-B: (de la propuesta B, valorado con 4 puntos)
Se dan dos figuras (una vista frontal y otra en perspectiva) en las que se representa un tejado abuhardillado. Se pide, dibujando a escala en la página siguiente, completar en las vistas dadas los faldones del tejado y la ventana vertical de la buhardilla con sus respectivos faldones y aristas de intersección con el faldón . Y determinar gráficamente la verdadera magnitud del 'hueco' en el faldón para la salida de la ventana.
Puntuación: 4 puntos (escala: 0,5 p.; vista A: 0,5 p.; planta: 1 p.; alzado: 1 p.; VM del hueco: 1 p.)
1.
2.
Plantilla de trabajo: completa las vistas diédricas y determina gráficamente la verdadera magnitud del hueco.
Solución
Según los criterios oficiales de corrección
Escala del dibujo: E = 1 /
Solución: 150
Completar en las vistas dadas los faldones del tejado y la ventana vertical de la buhardilla con sus respectivos faldones y aristas de intersección con el faldón α. Y determinar gráficamente la verdadera magnitud del 'hueco' en el faldón α para la salida de la ventana.
Solución: Construcción gráfica resuelta de las vistas diédricas completas (alzado y planta), la vista auxiliar y el abatimiento del faldón con la verdadera magnitud del hueco triangular.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
