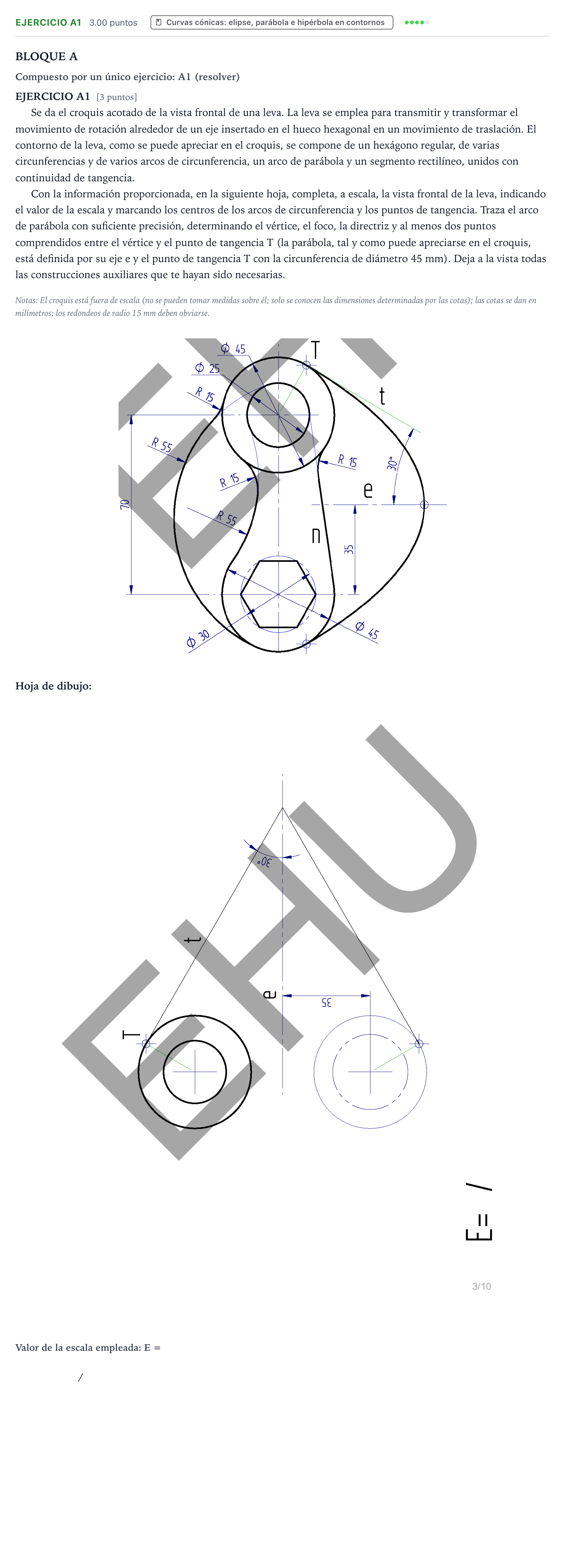

Ejercicio A1 · Dibujo técnico II PAU País Vasco Extraordinaria 2026

BLOQUE A

Compuesto por un único ejercicio: A1 (resolver)

EJERCICIO A1 [3 puntos]

Se da el croquis acotado de la vista frontal de una leva. La leva se emplea para transmitir y transformar el movimiento de rotación alrededor de un eje insertado en el hueco hexagonal en un movimiento de traslación. El contorno de la leva, como se puede apreciar en el croquis, se compone de un hexágono regular, de varias circunferencias y de varios arcos de circunferencia, un arco de parábola y un segmento rectilíneo, unidos con continuidad de tangencia.

Con la información proporcionada, en la siguiente hoja, completa, a escala, la vista frontal de la leva, indicando el valor de la escala y marcando los centros de los arcos de circunferencia y los puntos de tangencia. Traza el arco de parábola con suficiente precisión, determinando el vértice, el foco, la directriz y al menos dos puntos comprendidos entre el vértice y el punto de tangencia T (la parábola, tal y como puede apreciarse en el croquis, está definida por su eje e y el punto de tangencia T con la circunferencia de diámetro 45 mm). Deja a la vista todas las construcciones auxiliares que te hayan sido necesarias.

Notas: El croquis está fuera de escala (no se pueden tomar medidas sobre él; solo se conocen las dimensiones determinadas por las cotas); las cotas se dan en milímetros; los redondeos de radio 15 mm deben obviarse.

Hoja de dibujo:

/
