Ejercicio 2-A · Dibujo técnico II PAU País Vasco Ordinaria 2024
Tema: Curvas cónicas: elipse, parábola e hipérbola en contornos · Del examen Ordinaria (2024)

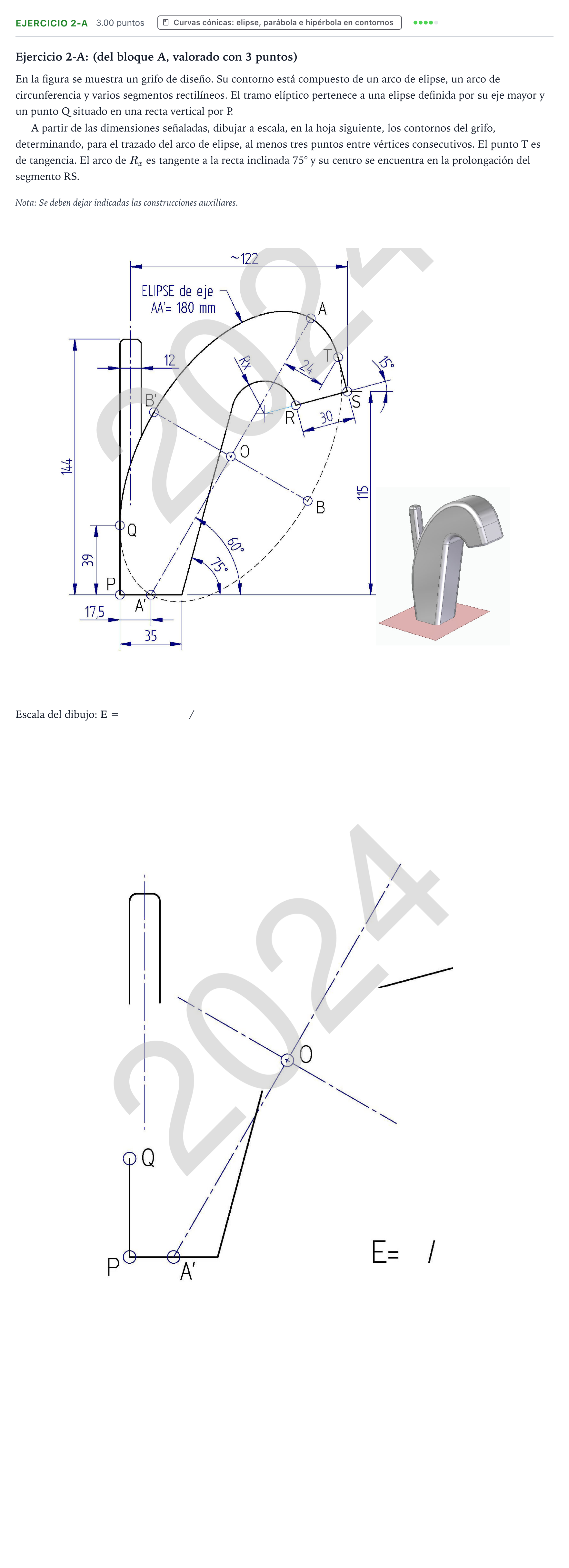

Enunciado
Ejercicio 2-A: (del bloque A, valorado con 3 puntos)
En la figura se muestra un grifo de diseño. Su contorno está compuesto de un arco de elipse, un arco de circunferencia y varios segmentos rectilíneos. El tramo elíptico pertenece a una elipse definida por su eje mayor y un punto Q situado en una recta vertical por P.
A partir de las dimensiones señaladas, dibujar a escala, en la hoja siguiente, los contornos del grifo, determinando, para el trazado del arco de elipse, al menos tres puntos entre vértices consecutivos. El punto T es de tangencia. El arco de es tangente a la recta inclinada 75° y su centro se encuentra en la prolongación del segmento RS.
Nota: Se deben dejar indicadas las construcciones auxiliares.
Escala del dibujo: E =
/
Solución
Según los criterios oficiales de corrección
Numerador de la escala (E = ___ / ___)
Solución: 1
Denominador de la escala (E = ___ / ___)
Solución: 1
Trazado a escala de los contornos del grifo, arco de elipse y enlace tangencial
Solución: Criterios de corrección y solución gráfica: - Escala: 0,5 p. (determinación y rotulación de ). - Arco de elipse: 2 p. * Obtención de los focos o del semieje menor a partir del eje mayor y el punto : 1 p. * Determinación de al menos tres puntos entre vértices y trazado del arco de elipse: 1 p. - Tangente en T y arco Rx: 0,5 p. * Recta tangente desde a la elipse en el punto . * Centro del arco de radio en la prolongación de y tangencia con la recta inclinada a .
