Ejercicio 3 - 1-Perspectiva axonométrica isométri… · Dibujo técnico II PAU Navarra Ordinaria 2026

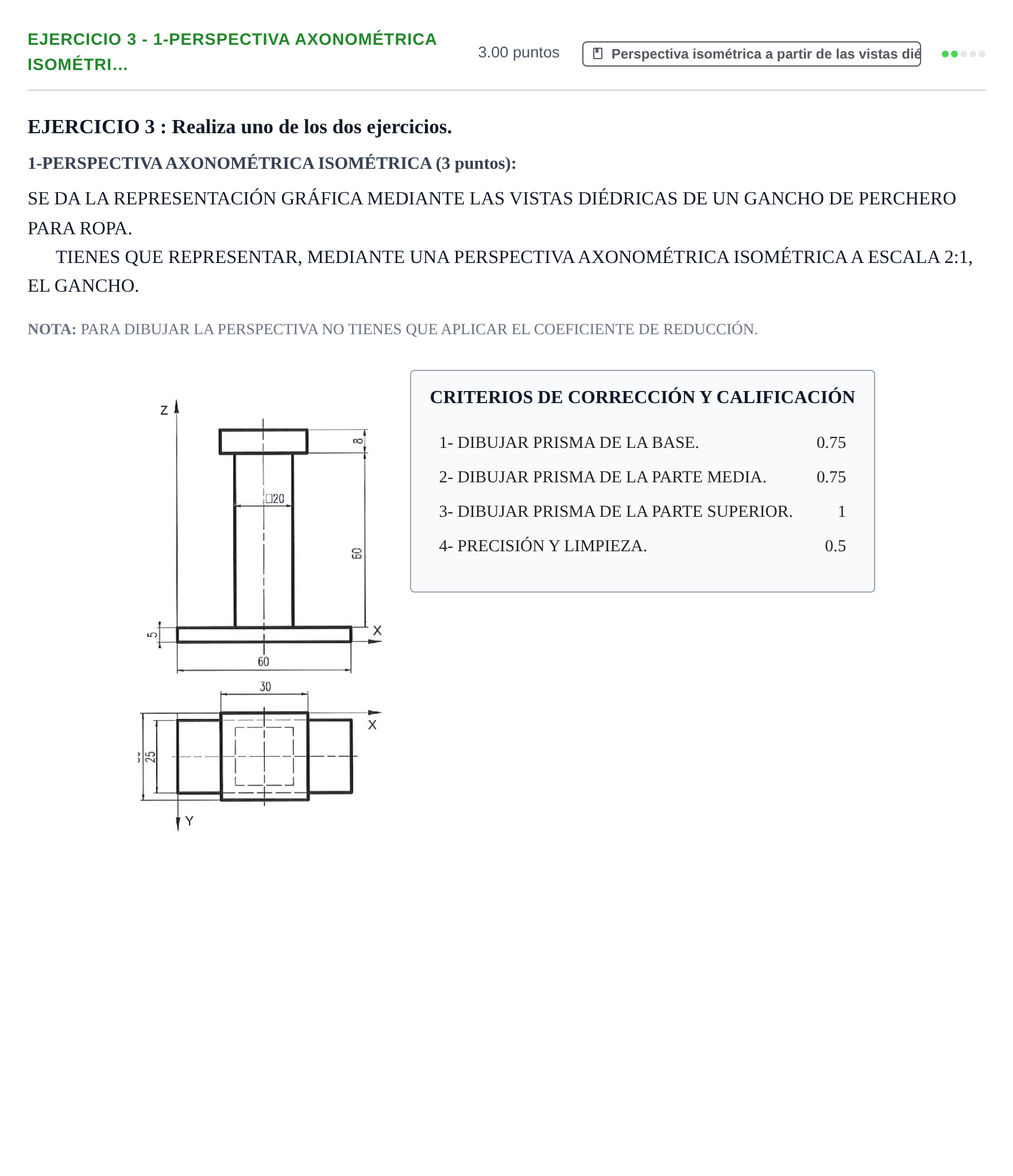

Representar mediante perspectiva axonométrica isométrica a escala 2:1 el gancho de perchero.

Solución: Dibujo completo de la perspectiva isométrica del gancho a escala 2:1 (sin reducción): 1. Ejes isométricos: Trazar los ejes $X$, $Y$, $Z$ formando $120^\circ$ entre sí. El eje $Z$ es vertical. El eje $X$ va a $30^\circ$ por debajo de la horizontal hacia la derecha. El eje $Y$ va a $30^\circ$ por debajo de la horizontal hacia la izquierda. 2. Prisma de la base (inferior): - Dimensiones reales: $60\times25\times5$ mm. - A escala 2:1: $120$ mm sobre $X$, $50$ mm sobre $Y$ y $10$ mm sobre $Z$. 3. Prisma de la parte media (fuste): - Dimensiones reales: sección cuadrada de $20\times20$ mm y altura de $60$ mm. - A escala 2:1: sección de $40\times40$ mm y altura de $120$ mm. - Va centrado sobre la base: a $40$ mm de cada extremo en $X$ y a $5$ mm de cada borde en $Y$. - Arranca en $Z=10$ mm y llega a $Z=130$ mm. 4. Prisma de la parte superior (cabeza): - Dimensiones reales: $30\times30\times8$ mm. - A escala 2:1: $60\times60\times16$ mm. - Va centrado sobre el fuste, desde $Z=130$ hasta $Z=146$ mm. 5. Visibilidad y acabado: Dibujar las aristas vistas con línea continua gruesa. Las ocultas se omiten o se dibujan a trazos. Mantener el paralelismo isométrico y la limpieza del trazado.
