Ejercicio 1.-SISTEMA DE REPRESENTACIÓN · Dibujo técnico II PAU Navarra Extraordinaria 2025

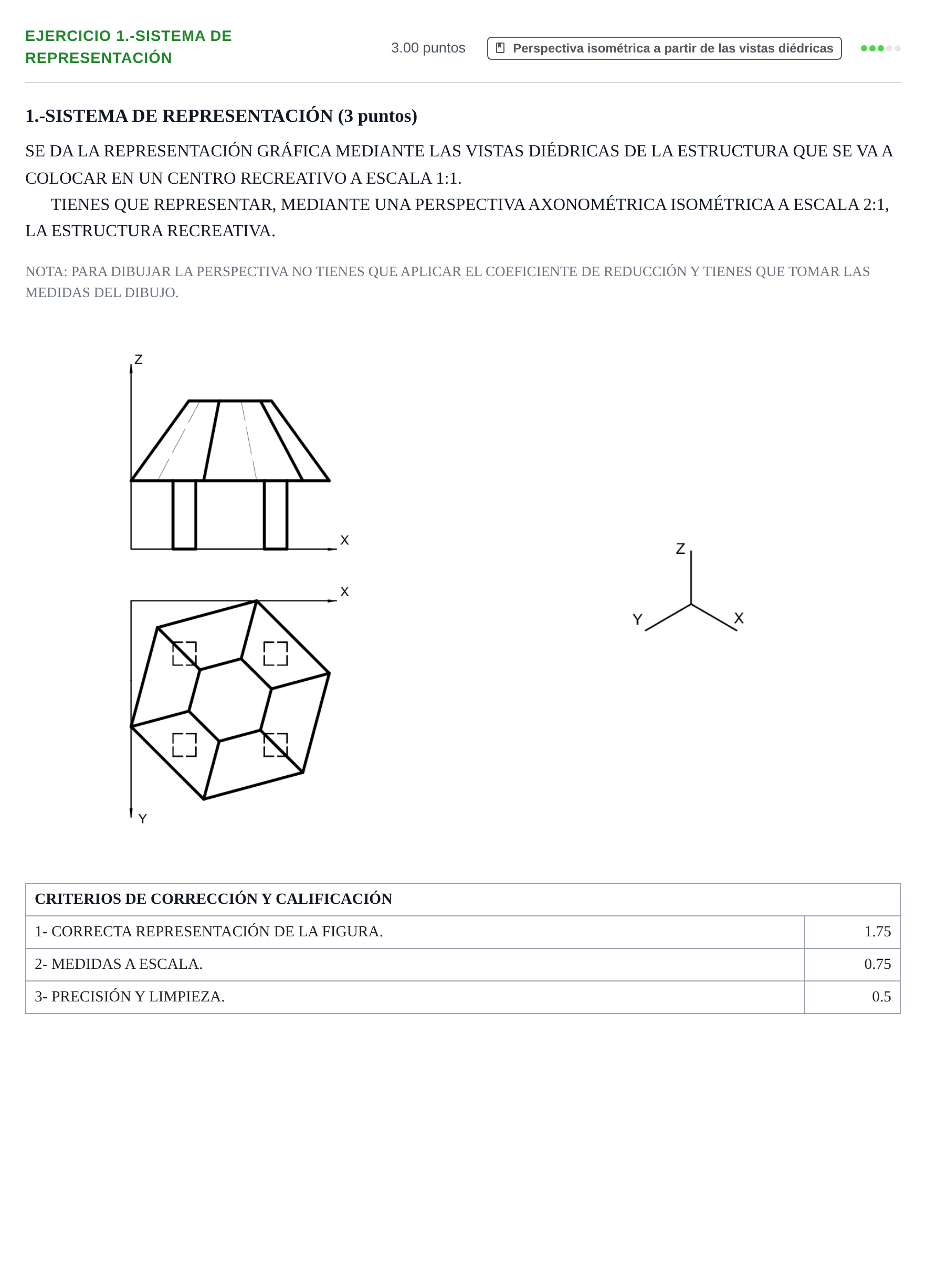

1.-SISTEMA DE REPRESENTACIÓN: Representar mediante perspectiva axonométrica isométrica a escala 2:1 la estructura recreativa.

Solución: Representación en perspectiva isométrica (sin coeficiente de reducción) a escala 2:1: 1. Orientación de los ejes: Respetar la orientación de la terna de ejes axonométricos $X, Y, Z$ indicada en el enunciado (ángulos de $120^\circ$ entre sí). 2. Cuatro pilares de soporte: Tienen sección cuadrada hueca/maciza con líneas paralelas a los ejes principales. Se dibujan levantados verticalmente en la dirección del eje $Z$, situados bajo la cubierta en las posiciones marcadas en trazo discontinuo en la planta. 3. Cubierta troncocónica/troncopiramidal hexagonal: - Base inferior: hexágono irregular/asimétrico respecto a los ejes de la vista en planta. - Base superior: hexágono de menor tamaño concéntrico/alineado. - Se dibujan las aristas laterales inclinadas que unen los vértices homólogos de ambas bases hexagonales. 4. Escala 2:1: Todas las dimensiones lineales medidas sobre las vistas diédricas deben duplicarse a lo largo de las direcciones axonométricas isométricas ($X, Y, Z$) sin aplicar el coeficiente de reducción de $0{,}816$. 5. Visibilidad: Diferenciar correctamente aristas vistas (línea continua gruesa) y aristas ocultas (línea de trazos o suprimidas si así se indica en el criterio de limpieza).
