Ejercicio 3 - Opción 1 · Dibujo técnico II PAU Navarra Extraordinaria 2026

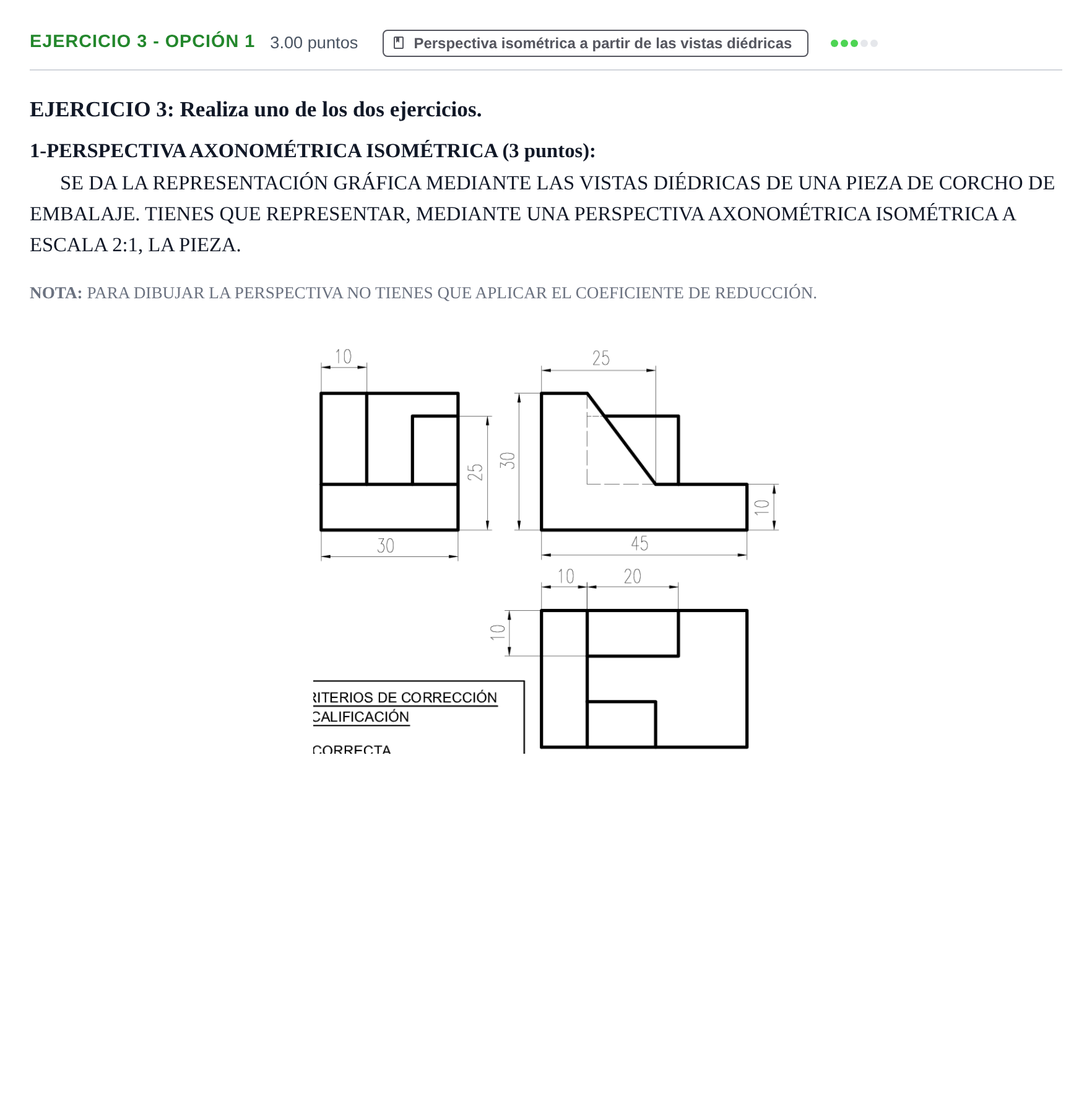

Representar mediante una perspectiva axonométrica isométrica a escala 2:1 la pieza dada por sus vistas diédricas.

Solución: Perspectiva axonométrica isométrica a escala 2:1 sin coeficiente de reducción: - Trazado de los tres ejes isométricos a 120°. - Prisma envolvente con dimensiones duplicadas (escala 2:1): longitud $X = 90\ \text{mm}$ ($45\times 2$), anchura $Y = 60\ \text{mm}$ ($30\times 2$) y altura $Z = 60\ \text{mm}$ ($30\times 2$). - Base inferior de espesor $20\ \text{mm}$ ($10\times 2$) en toda la longitud. - Cuerpo superior de altura total $60\ \text{mm}$ en el tramo izquierdo, con cara superior horizontal desde $X=0$ hasta $X=20\ \text{mm}$ ($10\times 2$). - Plano inclinado (rampa) que desciende desde la cota $Z=60\ \text{mm}$ en $X=20\ \text{mm}$ hasta la cota $Z=20\ \text{mm}$ en $X=50\ \text{mm}$ ($25\times 2$). - Bloque escalonado de altura $Z=50\ \text{mm}$ ($25\times 2$) que llega hasta $X=60\ \text{mm}$ ($30\times 2$). - Vaciados y ranuras definidos en la planta y en el perfil reproducidos a escala 2:1 (anchos de $20\ \text{mm}$ y $40\ \text{mm}$, es decir, $10\times 2$ y $20\times 2$). - Aristas vistas en línea gruesa continua y trazado preciso de las aristas ocultas si procede.
