Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Extraordinaria 2023

Tema: Perspectiva isométrica a partir de las vistas diédricas · Del examen Extraordinaria (2023)

Enunciado

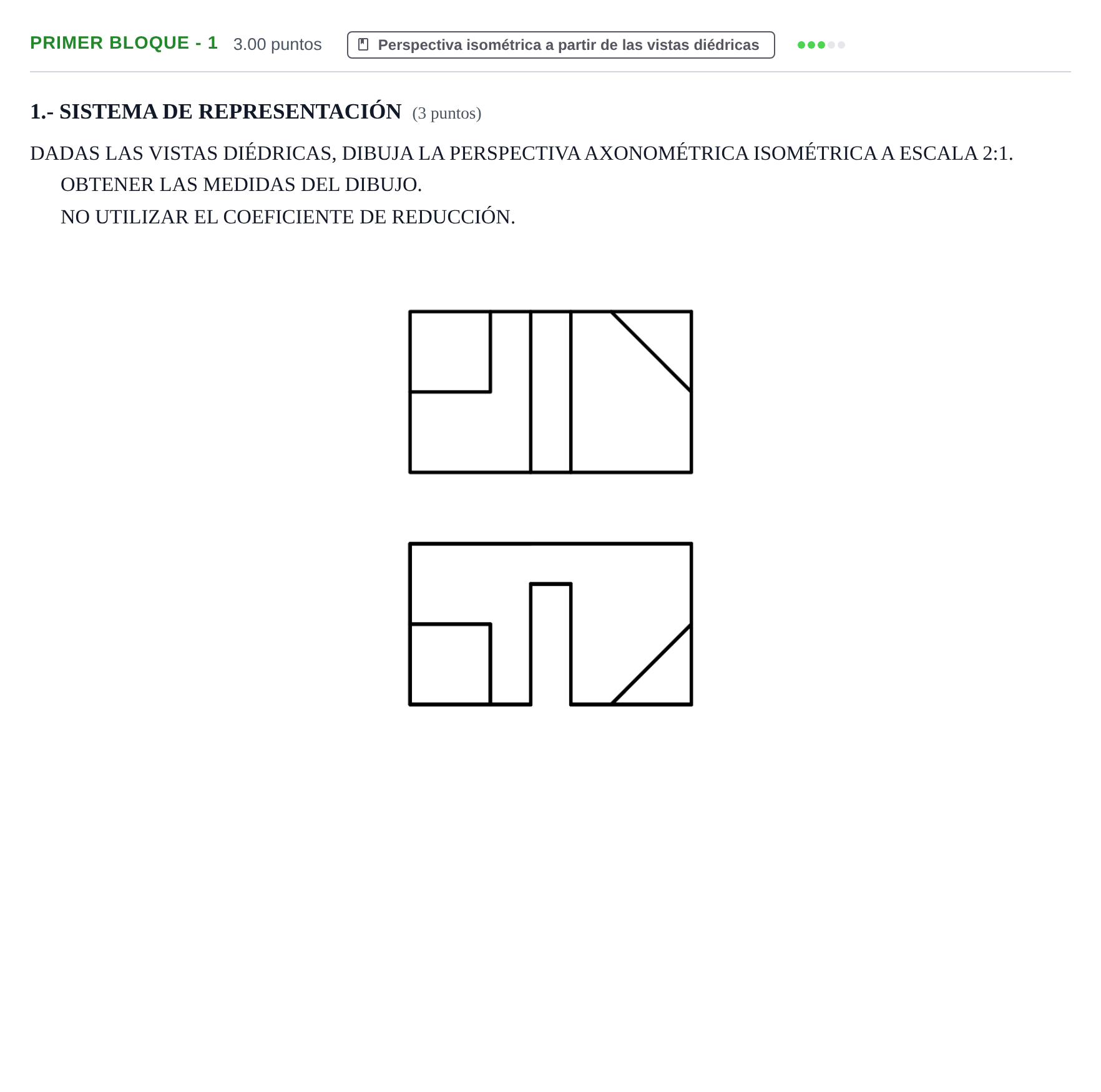

1.- SISTEMA DE REPRESENTACIÓN (3 puntos)

DADAS LAS VISTAS DIÉDRICAS, DIBUJA LA PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA A ESCALA 2:1.

OBTENER LAS MEDIDAS DEL DIBUJO.

NO UTILIZAR EL COEFICIENTE DE REDUCCIÓN.

Enunciado: Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Extraordinaria 2023

Solución

Según los criterios oficiales de corrección

Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 2:1.

Solución: Perspectiva isométrica a escala 2:1 orientada según los ejes isométricos normalizados (a 120°): 1. Construcción del volumen exterior escalado al doble. 2. Representación del escalón inferior izquierdo. 3. Vaciado del hueco o ranura central vertical. 4. Representación del plano inclinado posterior/lateral derecho. 5. Trazado de aristas vistas con línea continua gruesa y aristas ocultas si procede.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
