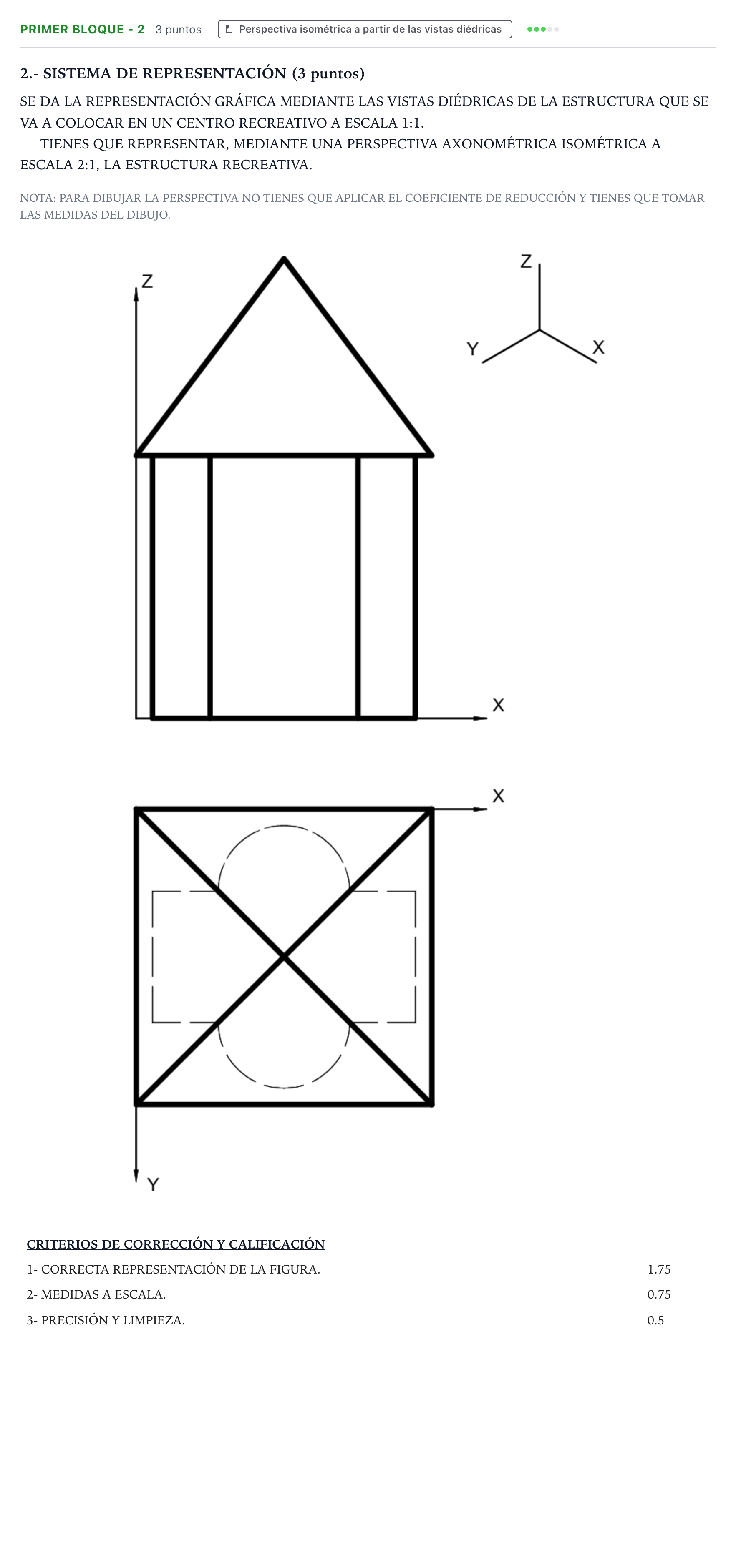

Ejercicio Primer Bloque - 2 · Dibujo técnico II PAU Navarra Ordinaria 2025

Representar mediante una perspectiva axonométrica isométrica a escala 2:1 la estructura recreativa.

Solución: Dibujo en perspectiva isométrica a escala 2:1 (todas las medidas tomadas del dibujo y multiplicadas por 2, sin coeficiente de reducción): 1. Ejes isométricos a $120^\circ$ ($Z$ vertical, $X$ e $Y$ a $30^\circ$ con la horizontal). 2. Cuerpo inferior macizo formado por la unión de dos volúmenes verticales con la misma altura: - un prisma rectangular alargado según $X$, que ocupa casi todo el ancho de la pieza en $X$ y una franja central estrecha en $Y$; - un cilindro vertical centrado, cuyo diámetro es mayor que el ancho del prisma en $Y$ y que sobresale por delante y por detrás. Sus bases son elipses isométricas, trazadas como óvalos de cuatro centros. 3. Encima, apoyado en la cara superior del cuerpo inferior, un tejado en forma de pirámide recta de base cuadrada. La base cuadrada es mayor que el cuerpo inferior y vuela sobre él. El vértice está sobre el centro, a la altura indicada en el alzado. 4. Aristas vistas en línea continua gruesa. Las partes del cuerpo inferior tapadas por el tejado o por el propio cuerpo, en línea discontinua o eliminadas.
