Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2021
Tema: Perspectiva isométrica a partir de las vistas diédricas · Del examen Ordinaria (2021)
Enunciado

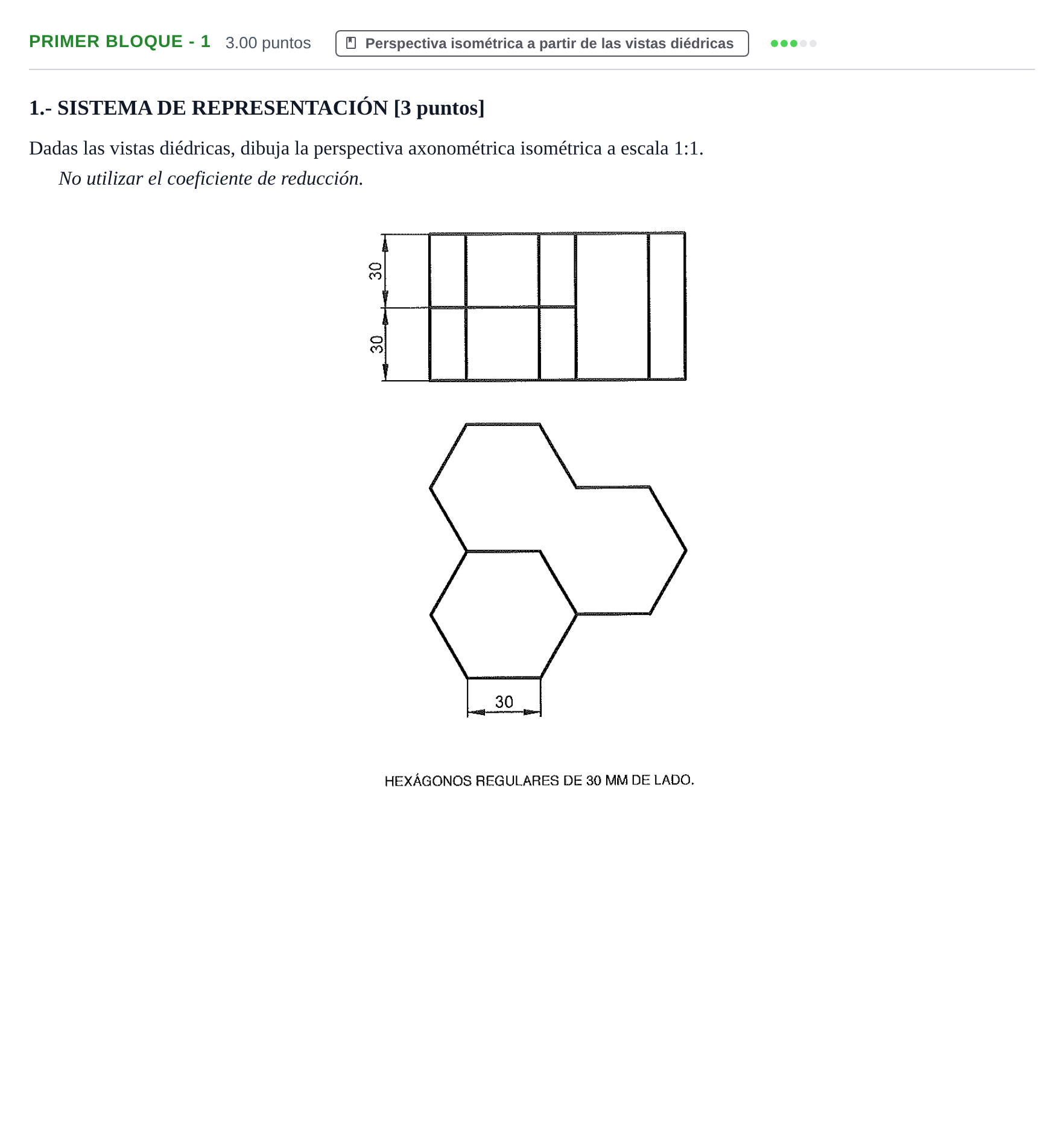

1.- SISTEMA DE REPRESENTACIÓN [3 puntos]
Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 1:1.
No utilizar el coeficiente de reducción.
Solución
Solución de AprenAI (no es la oficial)
Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 1:1. No utilizar el coeficiente de reducción.
Solución: Perspectiva isométrica a escala 1:1 formada por los tres prismas hexagonales regulares de lado 30 mm: 1. Ejes isométricos a 120° (X, Y, Z). 2. Construcción isométrica de las bases hexagonales inferiores a cota z = 0 mediante paralelogramos o coordenadas. 3. Levantamiento de alturas a escala 1:1 sin coeficiente de reducción según las cotas del alzado (cota 30 mm y cota 60 mm). 4. Delimitación de aristas vistas con línea continua gruesa y ocultas con trazos discontinuos.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
