Ejercicio 4.- Sistema de representación · Dibujo técnico II PAU Navarra Extraordinaria 2021

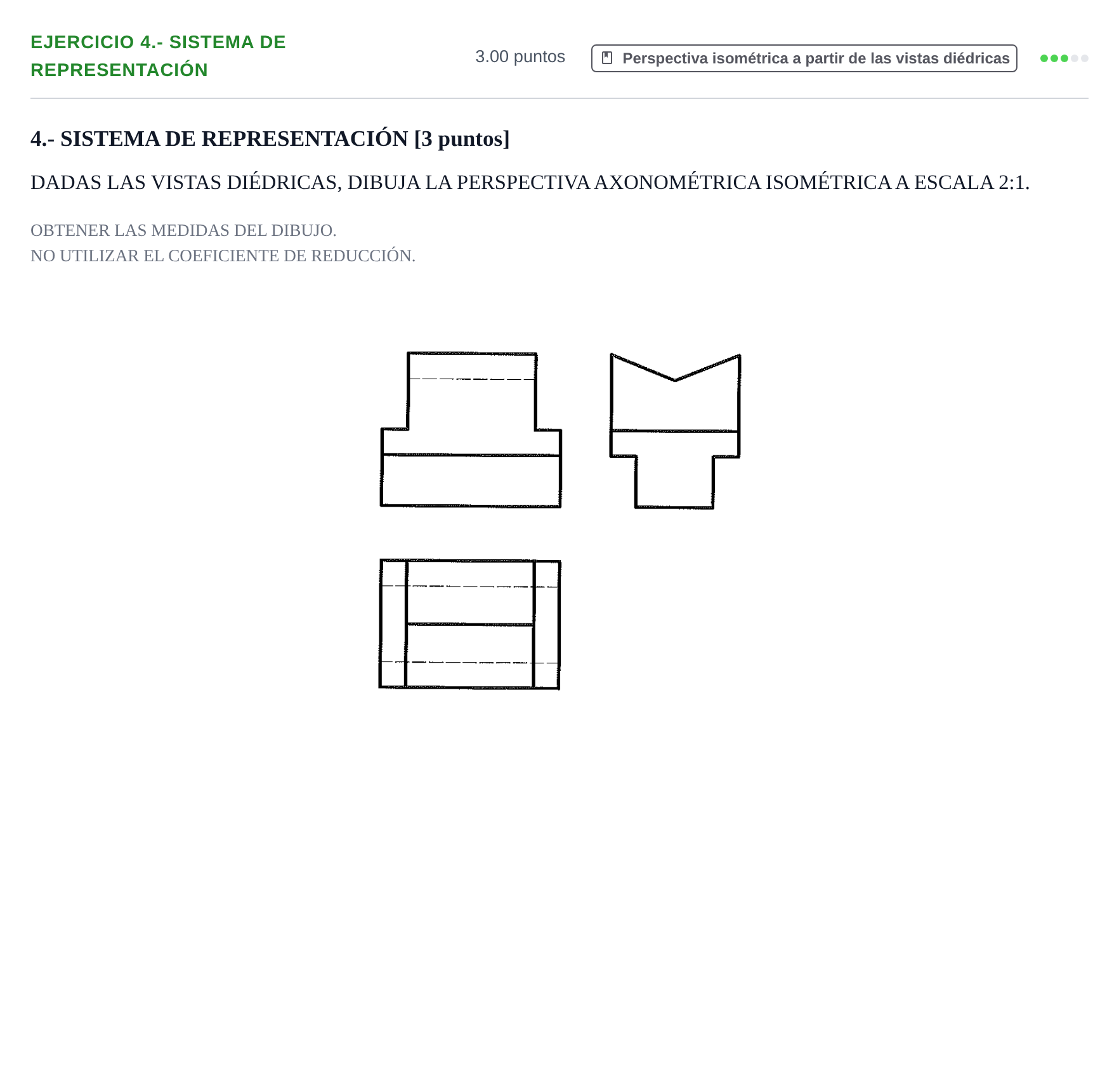

Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 2:1 obteniendo las medidas del dibujo y sin utilizar el coeficiente de reducción.

Solución: 1. Ejes isométricos: se dibujan X, Y y Z a 120° entre sí, con Z vertical. Las medidas tomadas del dibujo se multiplican por 2 (escala 2:1) y se llevan en verdadera magnitud sobre los ejes y sus paralelas, sin coeficiente de reducción. 2. Interpretación de las vistas (alzado arriba a la izquierda, perfil izquierdo a la derecha y planta debajo): - Pie inferior: prisma que ocupa todo el ancho del alzado y tiene poca profundidad, centrado en el fondo. En la planta aparece como las dos líneas discontinuas. - Ala o losa intermedia: se apoya sobre el pie y ocupa todo el ancho y todo el fondo. Sobresale por delante y por detrás del pie, de modo que el perfil forma una T, no una T invertida. - Bloque superior: más estrecho en anchura y retranqueado por igual a izquierda y derecha (escalones laterales del alzado). Ocupa todo el fondo. - Ranura en V: el bloque superior tiene en su cara de arriba una ranura en V a lo largo de toda su anchura (paralela a X). Las aristas altas de la V están en los bordes delantero y trasero, y el fondo de la V está en el plano medio. Por eso el fondo de la ranura se ve oculto en el alzado y como línea central en la planta. 3. Construcción: - Se traza la caja envolvente (ancho total × fondo total × altura total, todo ×2). - Se sitúan las alturas: del pie, de la cara superior del ala y del bloque superior en sus aristas extremas. - Se quitan los volúmenes sobrantes: delante y detrás del pie, y a los lados del bloque superior. - Se dibuja la V uniendo las aristas superiores delantera y trasera con el fondo de la ranura, situado en el centro del fondo y más bajo. - Se repasan con línea gruesa continua solo las aristas vistas; las ocultas no se representan.
