Ejercicio Primer bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2024

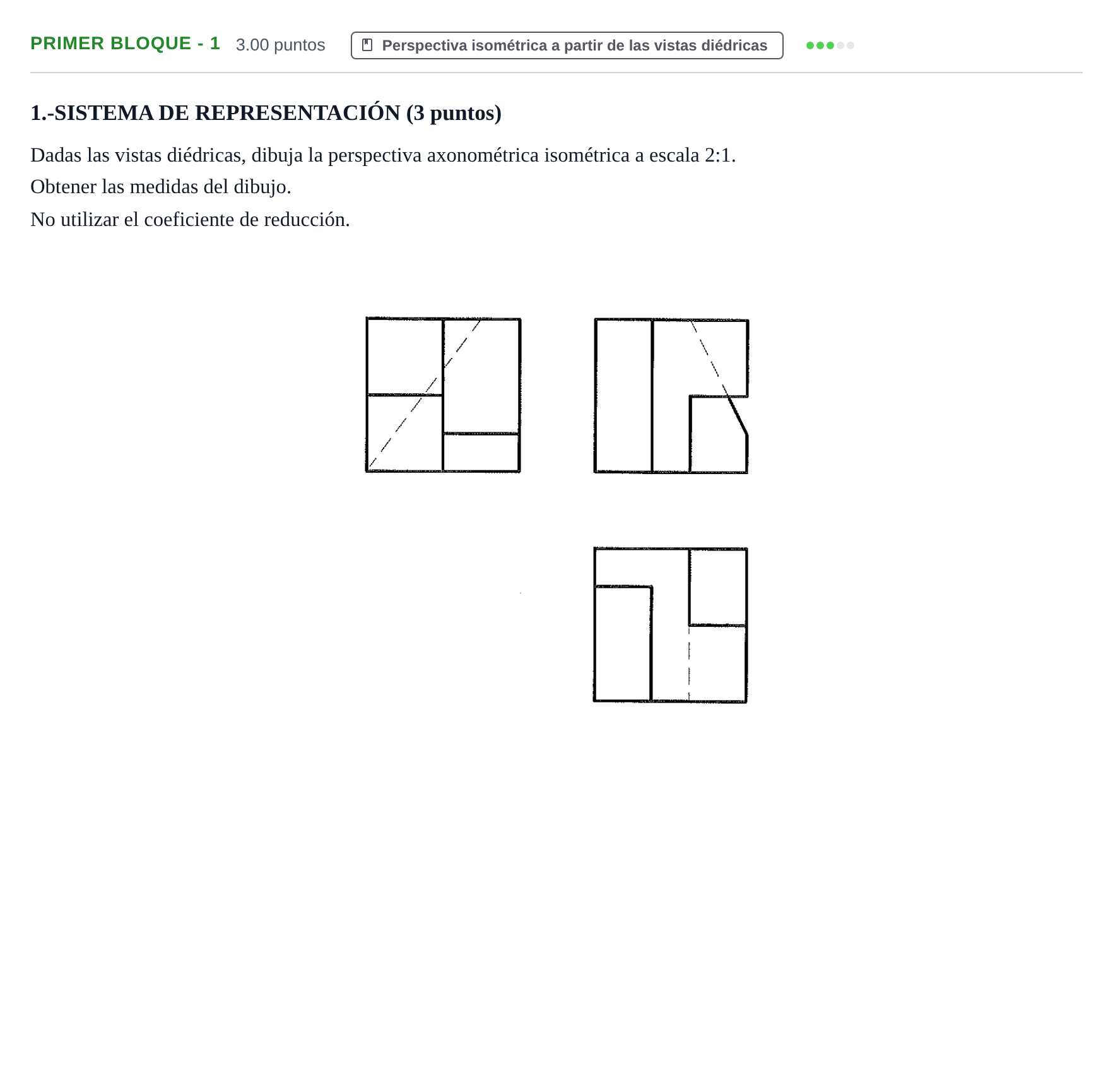

Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 2:1.

Solución: La solución consiste en la representación en perspectiva isométrica normalizada sobre los tres ejes axonométricos a 120°: 1. Prisma envolvente: Construido con las dimensiones totales multiplicadas por 2 (escala 2:1) y sin coeficiente de reducción. 2. Vaciados y planos inclinados: - En la parte izquierda/frontal se aprecia un rebaje o corte que genera una arista inclinada a 45° en la vista. - En la parte derecha superior y lateral se aprecian los escalonamientos rectangulares y un chaflán en la esquina inferior derecha del perfil. 3. Trazado final: Aristas vistas con línea continua gruesa y opcionalmente aristas ocultas con trazos discontinuos (o suprimidas si la visualización queda completamente definida).
