Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Extraordinaria 2024

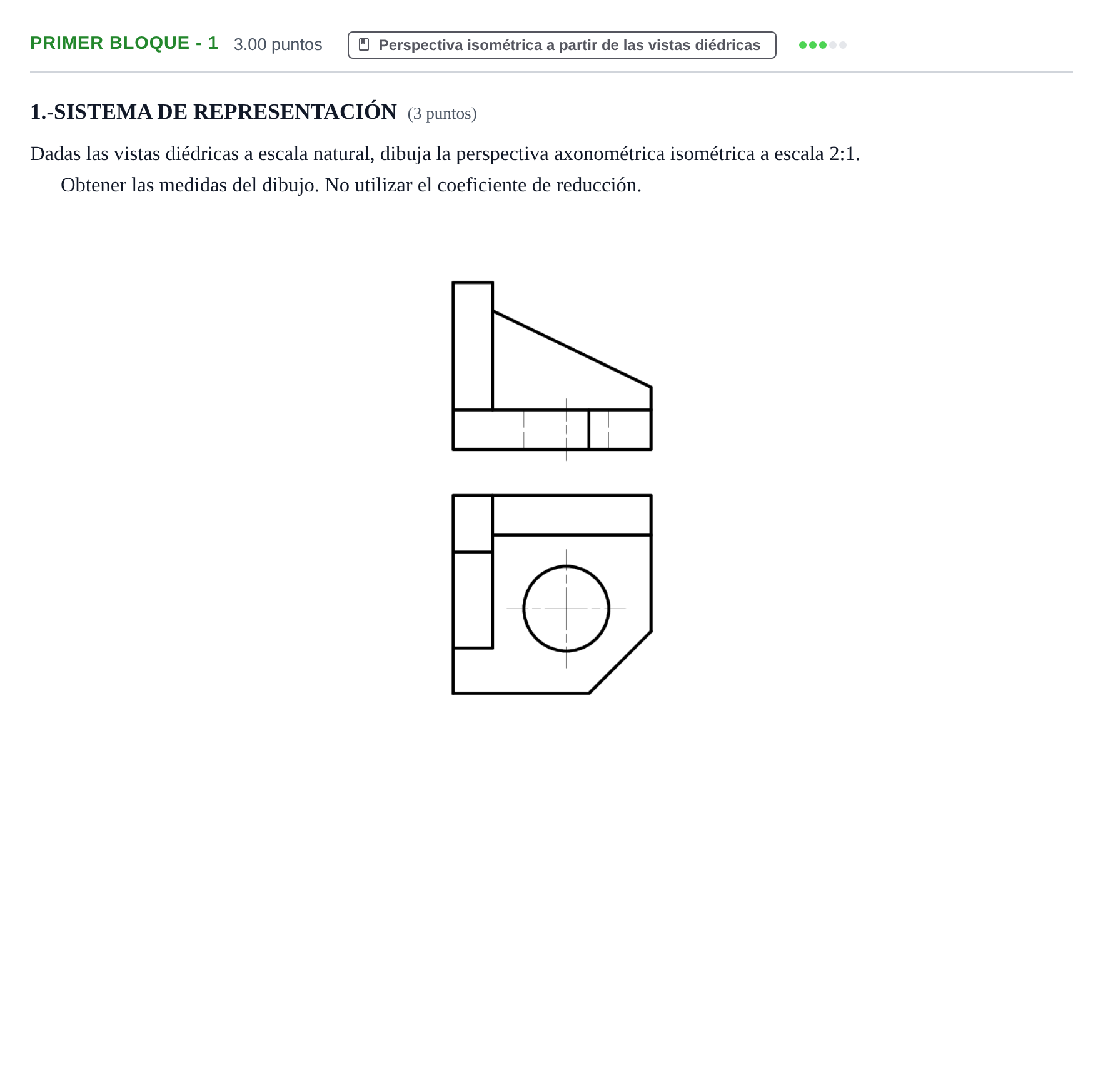

Dadas las vistas diédricas a escala natural, dibuja la perspectiva axonométrica isométrica a escala 2:1. Obtener las medidas del dibujo. No utilizar el coeficiente de reducción.

Solución: Representación de la pieza en perspectiva isométrica a escala 2:1 orientada con los ejes a 120°: - Base prismática de planta con un vértice achaflanado a 45° y un orificio pasante cilíndrico vertical (representado como elipse isométrica mediante el óvalo de 4 centros). - Tabique vertical posterior-izquierdo de sección rectangular. - Plano inclinado que desciende desde el tabique vertical hacia la derecha sobre la base. - Todas las aristas vistas a línea continua gruesa y las dimensiones duplicadas respecto a las medidas tomadas en las vistas.
