Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2022

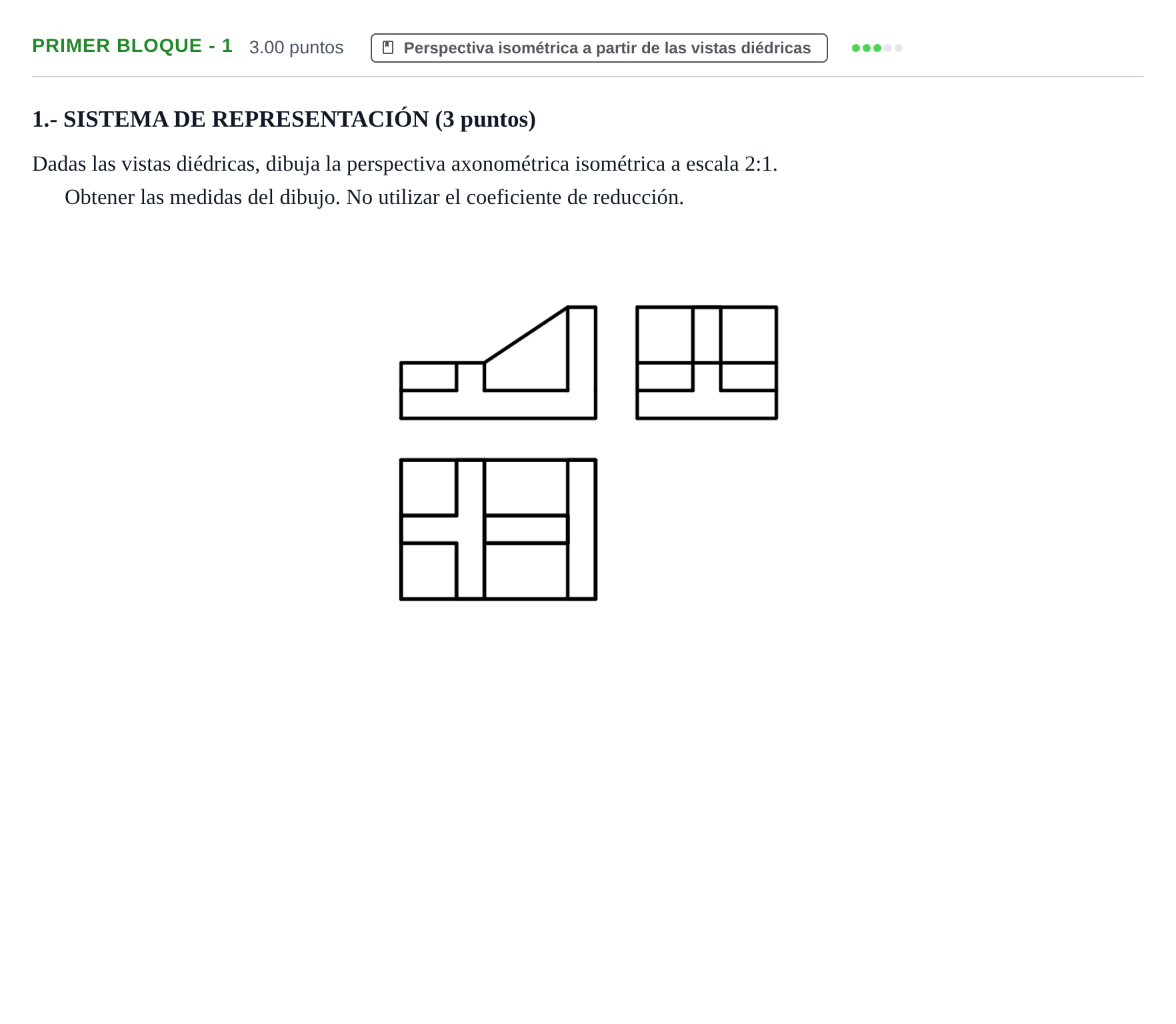

Dadas las vistas diédricas, dibuja la perspectiva axonométrica isométrica a escala 2:1. Obtener las medidas del dibujo. No utilizar el coeficiente de reducción.

Solución: Representación en perspectiva isométrica con tres ejes a 120°, multiplicando cada cota lineal de las vistas por 2. La pieza consta de una base en forma de U o acanalada con un plano inclinado central que asciende hacia la parte posterior derecha, respetando las ranuras longitudinales y transversales indicadas en las vistas.
