Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2023

Tema: Perspectiva isométrica a partir de las vistas diédricas · Del examen Ordinaria (2023)

Enunciado

1.- SISTEMAS DE REPRESENTACIÓN (3 puntos)

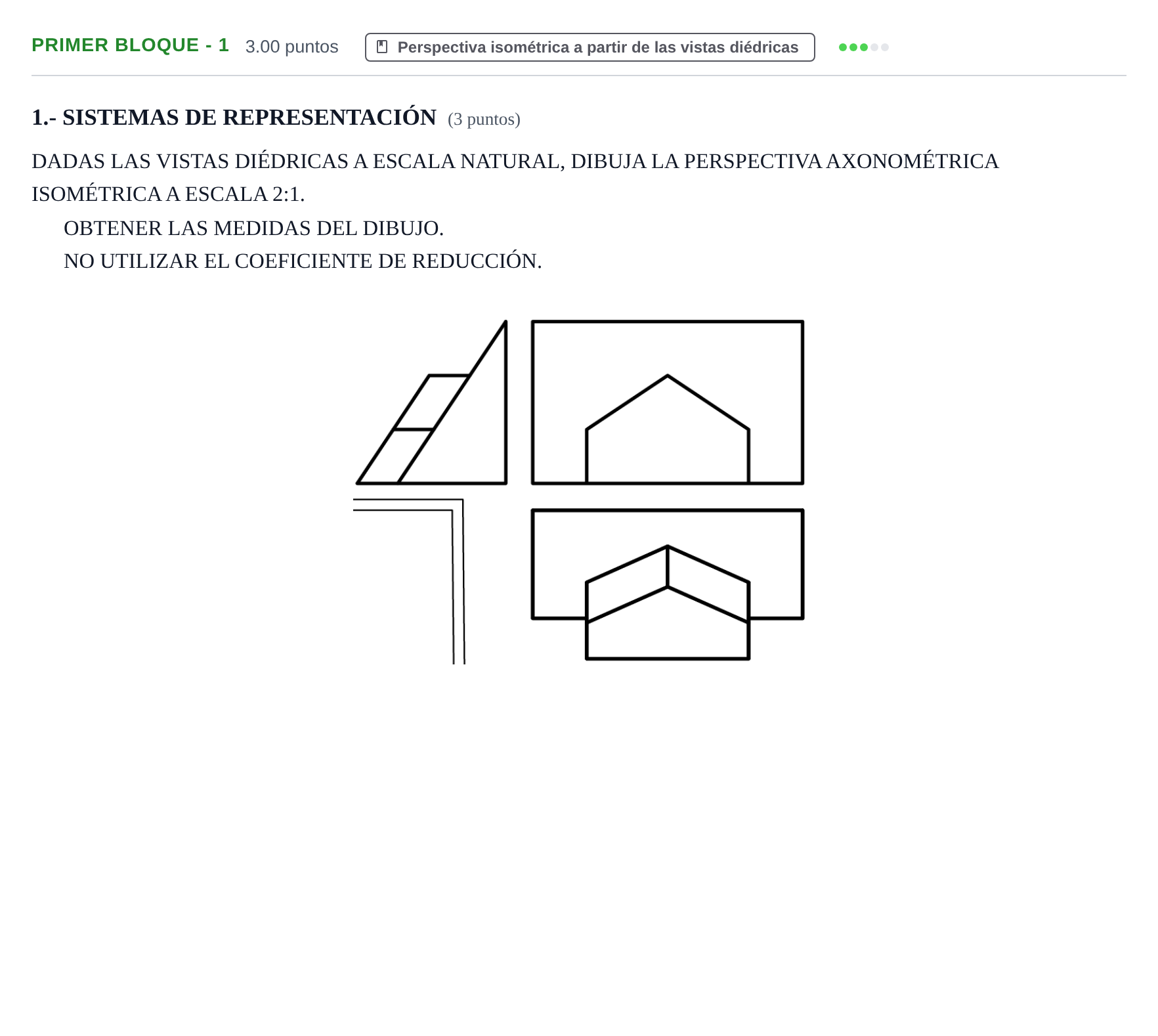

DADAS LAS VISTAS DIÉDRICAS A ESCALA NATURAL, DIBUJA LA PERSPECTIVA AXONOMÉTRICA ISOMÉTRICA A ESCALA 2:1.

OBTENER LAS MEDIDAS DEL DIBUJO.

NO UTILIZAR EL COEFICIENTE DE REDUCCIÓN.

Enunciado: Ejercicio Primer Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dadas las vistas diédricas a escala natural, dibuja la perspectiva axonométrica isométrica a escala 2:1.

Solución: Representación en perspectiva isométrica (ejes a 120°) del cuerpo a escala 2:1 sin coeficiente de reducción: - Prisma triangular base con las medidas duplicadas. - Superficie o cuerpo prismático apoyado con sección a dos aguas sobre el plano inclinado. - Trazado de aristas vistas y ocultas con precisión y limpieza.
