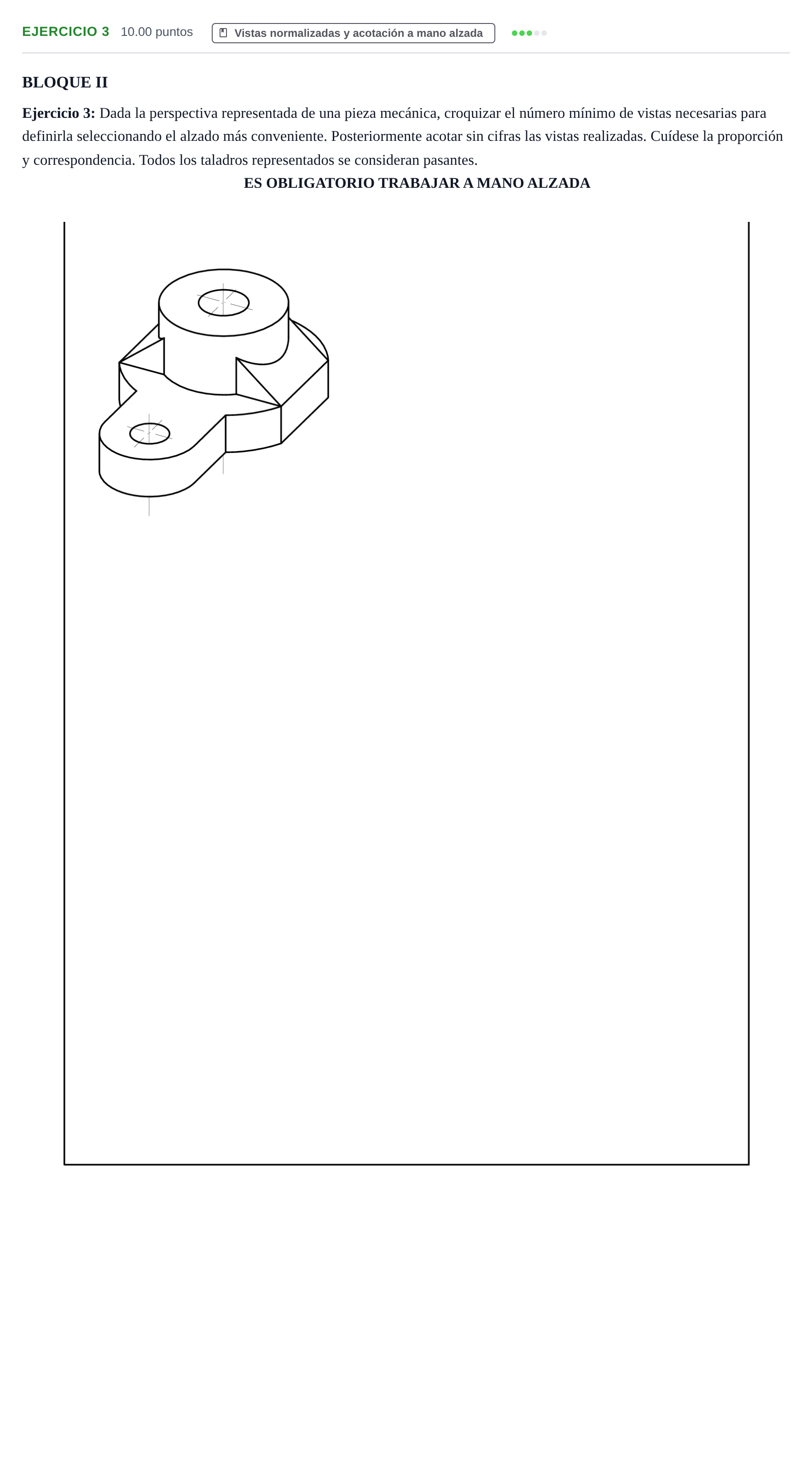

Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2026

Dada la perspectiva representada de una pieza mecánica, croquizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia. Todos los taladros representados se consideran pasantes.

Solución: Las dos vistas necesarias son el alzado y la planta, representadas a mano alzada con correspondencia diédrica y sus correspondientes ejes de simetría y líneas ocultas para los taladros pasantes. Se disponen las líneas de cota sin cifras necesarias para dimensionar radios, diámetros, longitudes y alturas de la pieza.
