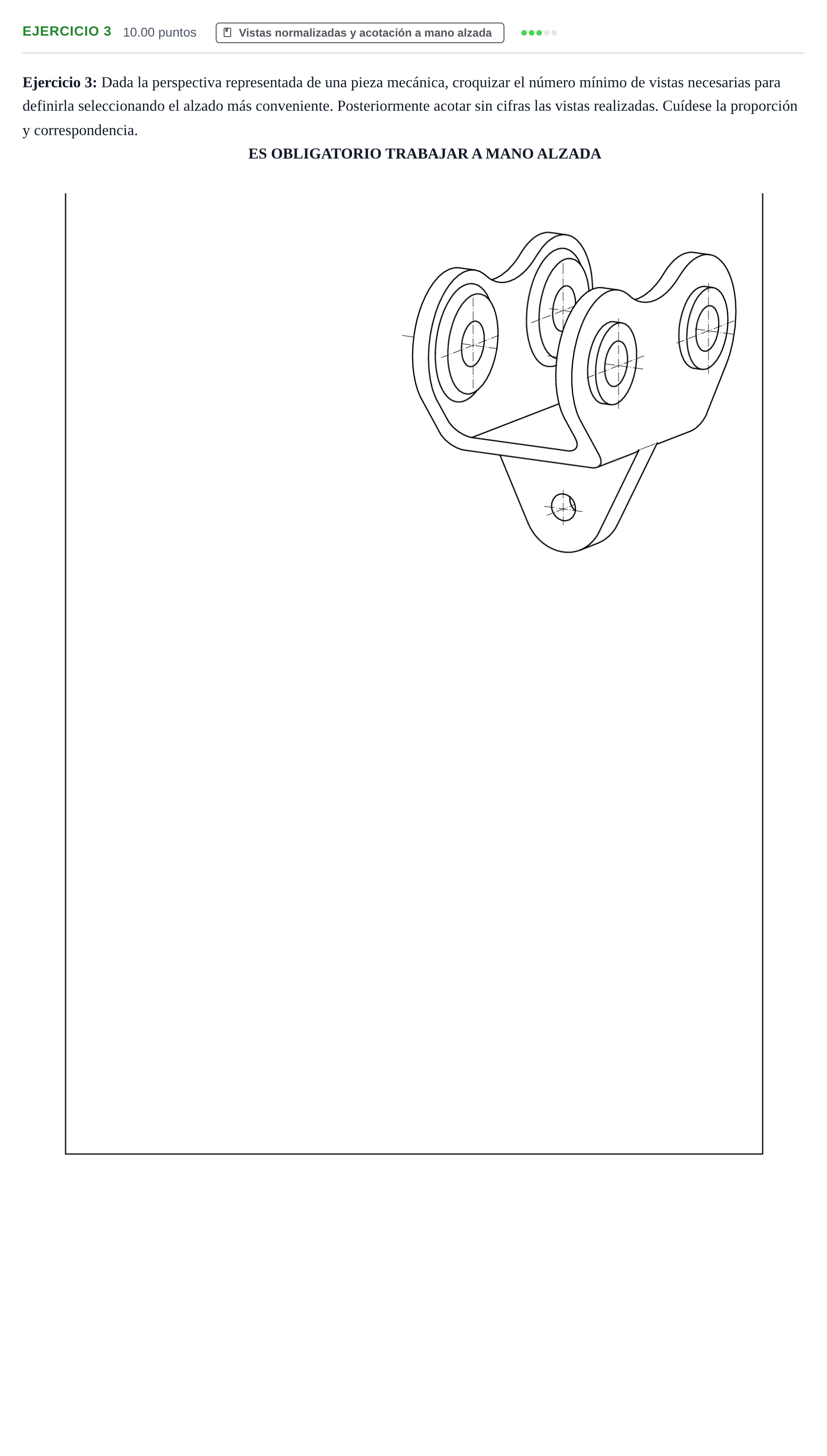

Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2025

Croquizar el número mínimo de vistas necesarias para definir la pieza mecánica seleccionando el alzado más conveniente y acotar sin cifras las vistas realizadas.

Solución: Croquizado a mano alzada formado por dos vistas ortogonales: - Alzado: Vista frontal con la forma característica de doble orejeta superior con sus perforaciones circulares coaxiales y resaltes cilíndricos, y la pletina inferior centrada. - Perfil: Vista lateral que define la forma en U de la pieza, el grosor de las paredes, la cartela/orejeta inferior con su orificio, los ejes de revolución y los acuerdos o radios de curvatura. - Acotación sin cifras: Distribución de líneas de cota, líneas auxiliares de cota y flechas según norma, incluyendo cotas de posición entre centros de taladros, radios de arcos y acuerdos, diámetros de orificios y resaltes cilíndricos, y cotas generales (anchura, altura y profundidad).
