Ejercicio 3 · Dibujo técnico II PAU Murcia Extraordinaria 2024

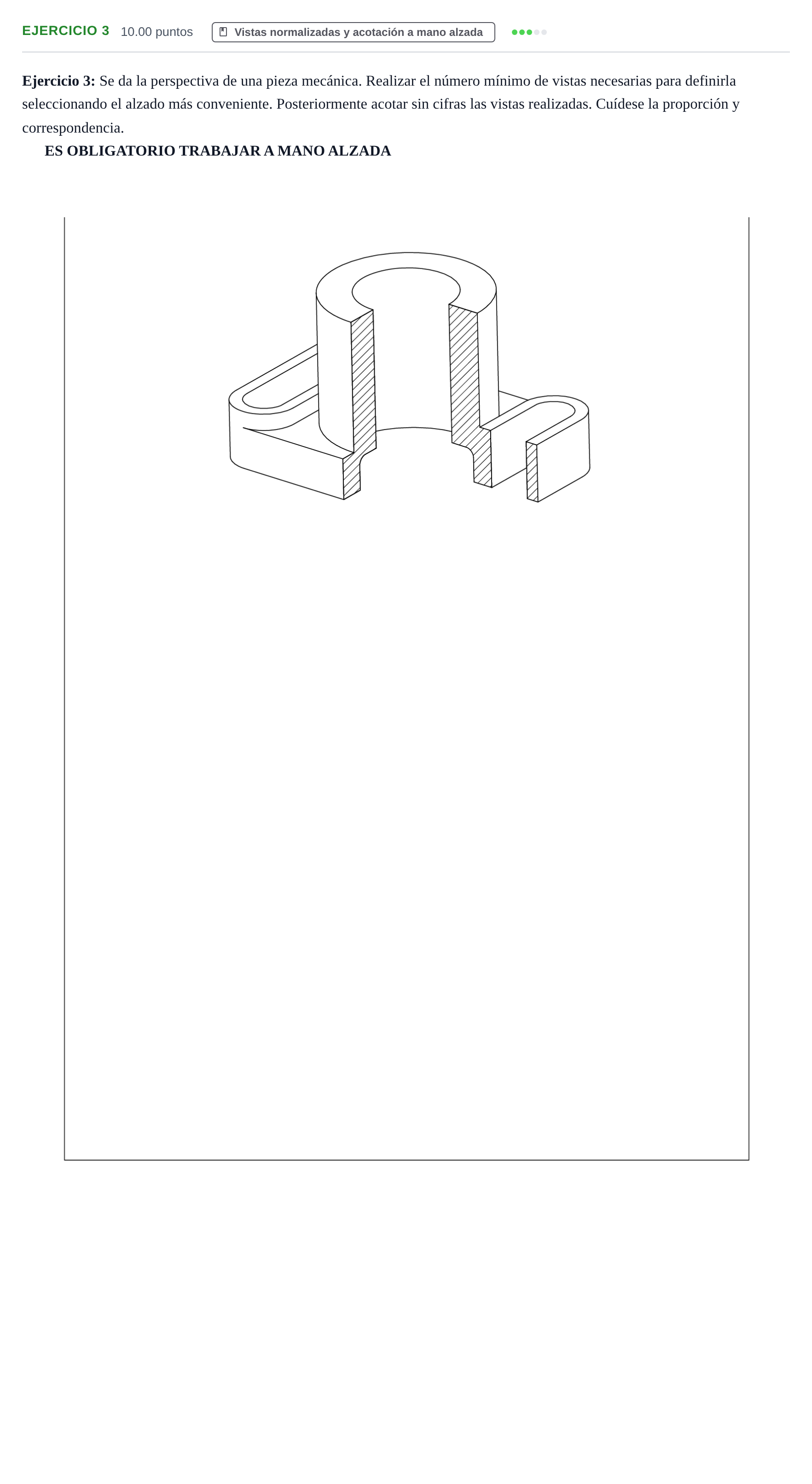

Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas.

Solución: Vistas y acotación requeridas: - Número mínimo de vistas: 2 vistas (Alzado en semicorte y Planta completa). - Alzado: Representado con corte al cuarto (semicorte) para mostrar simultáneamente la forma exterior cilíndrica y la sección interior con sus escalonamientos y vaciados. - Planta: Muestra los dos orificios colisos o ranuras laterales, la base rectangular con esquinas redondeadas y las circunferencias concéntricas del cuerpo cilíndrico. - Acotación (sin cifras): Líneas de cota completas con flechas y símbolos correspondientes (como $\varnothing$ para diámetros), definiendo cotas de posición, dimensiones de los colisos, diámetros y alturas.
