Ejercicio 4 · Dibujo técnico II PAU Murcia Ordinaria 2022

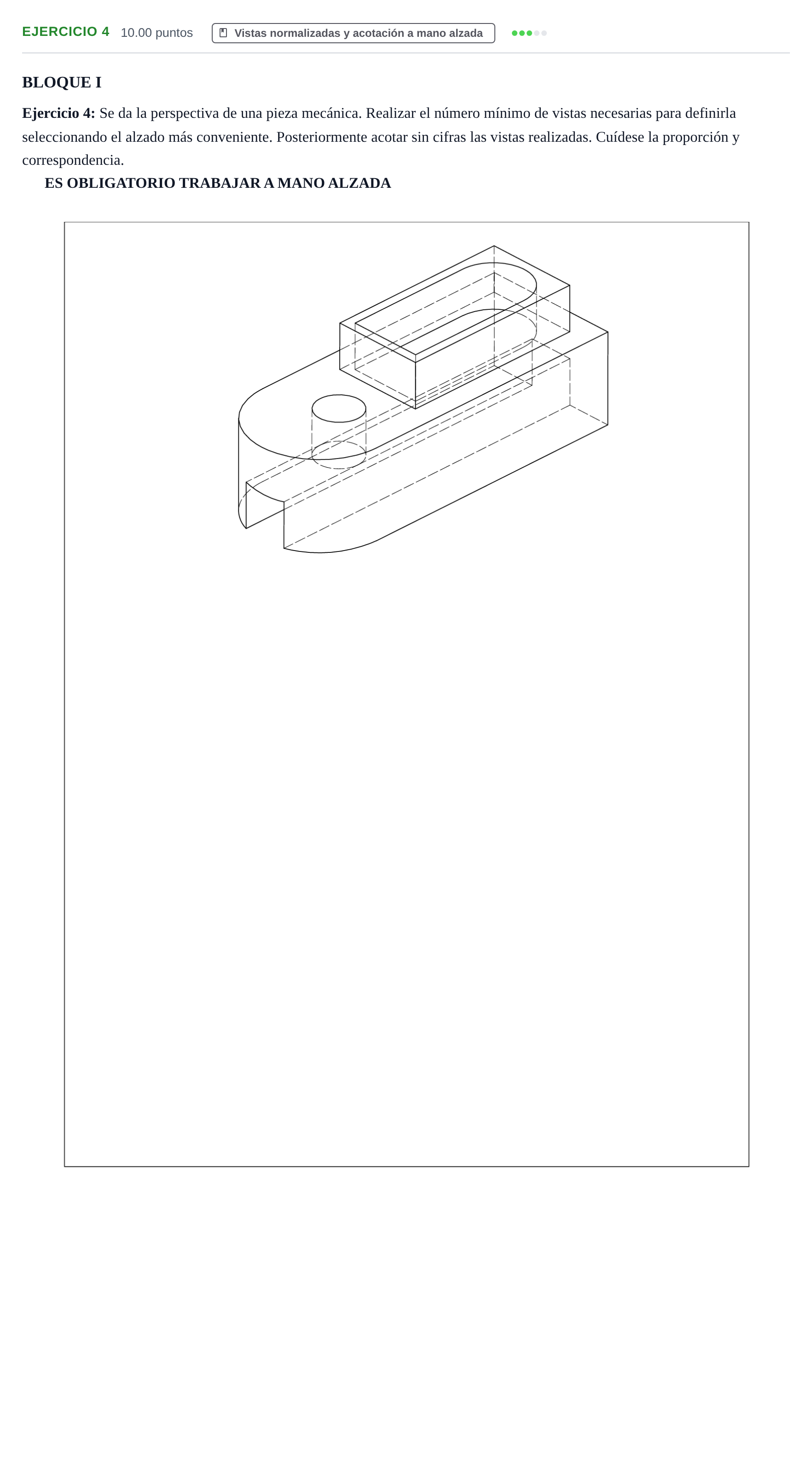

Ejercicio 4: Se da la perspectiva de una pieza mecánica. Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Descripción de la solución: - Vistas necesarias (número mínimo = 2): 1. Planta: Muestra el contorno redondeado en un extremo, el taladro pasante cilíndrico, la cajera rectangular superior con extremo redondeado interior y los ejes de simetría. 2. Alzado en corte: Permite visualizar tanto el vaciado inferior longitudinal como las partes interiores (el taladro vertical y el cajeado superior hueco con sus paredes y fondos correspondientes). - Acotación sin cifras: Incluye todas las líneas de cota necesarias sin redundancia (cotas totales de longitud, anchura y altura, situación de centros y diámetros/radios, anchura y profundidad de las ranuras y vaciados).
