Ejercicio 3 · Dibujo técnico II PAU Murcia Ordinaria 2025

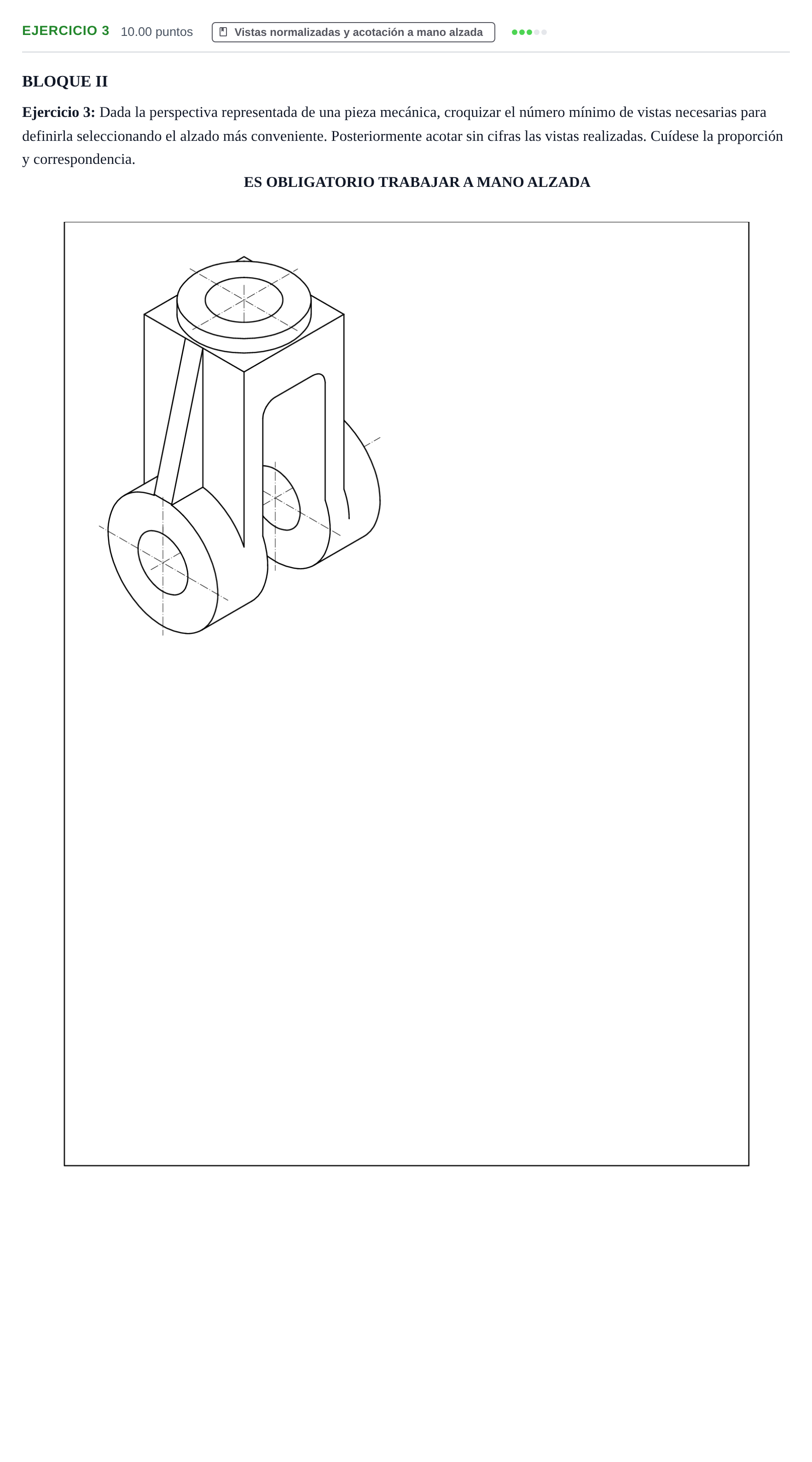

Ejercicio 3: Dada la perspectiva representada de una pieza mecánica, croquizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Resolución oficial mediante dos vistas mínimas: 1. Alzado en corte total por el plano longitudinal de simetría (muestra el vaciado interior central, el taladro superior y los orificios cilíndricos inferiores). 2. Perfil izquierdo (o vista lateral) mostrando el nervio exterior de refuerzo y la proyección circular de los apoyos inferiores cilíndricos. 3. Acotación completa sin cifras de todos los diámetros ($∅$), espesores, anchuras, alturas y posiciones de ejes.
