Ejercicio 4 · Dibujo técnico II PAU Murcia Extraordinaria 2023

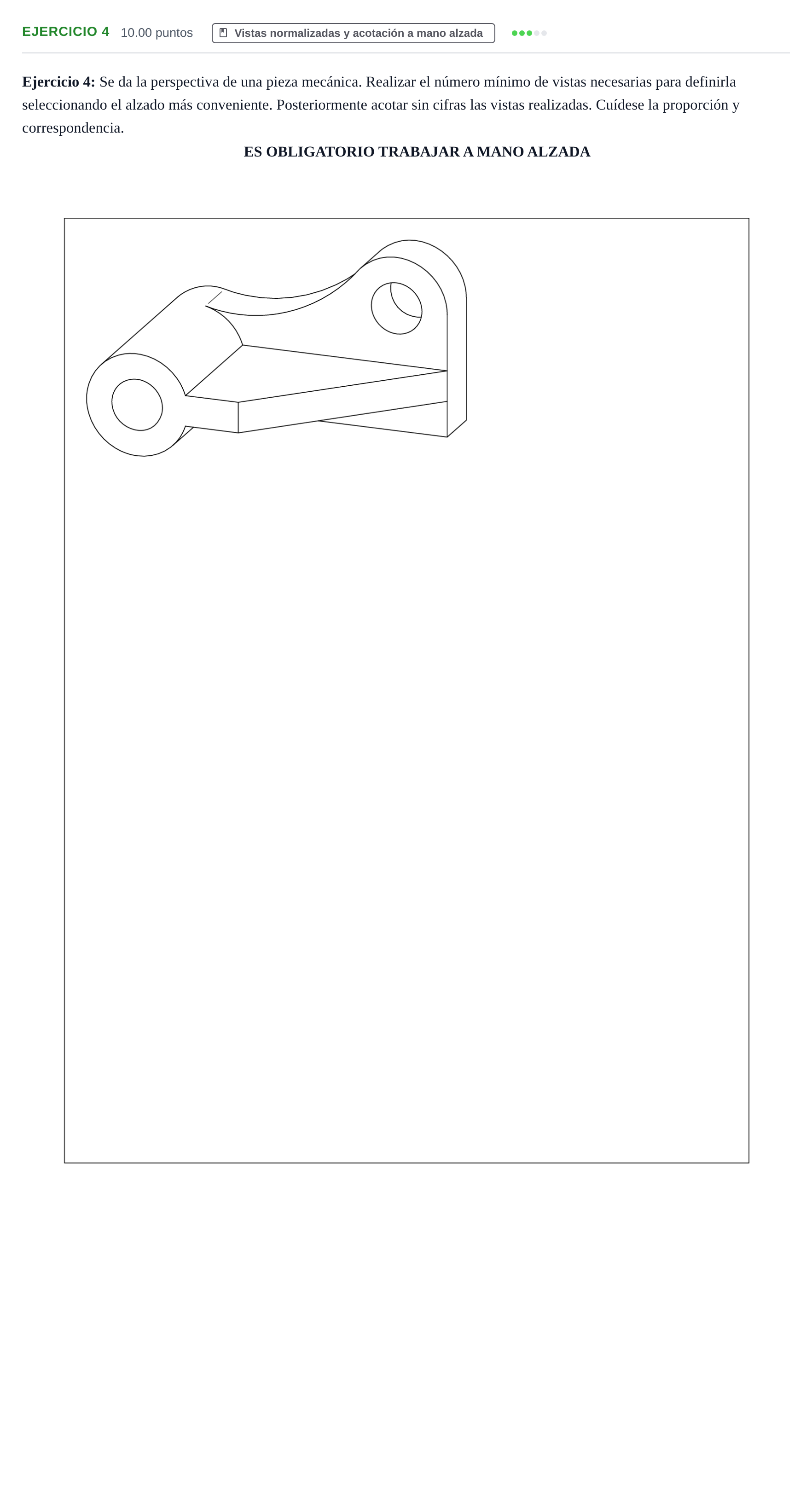

Ejercicio 4: Se da la perspectiva de una pieza mecánica. Realizar el número mínimo de vistas necesarias para definirla seleccionando el alzado más conveniente. Posteriormente acotar sin cifras las vistas realizadas. Cuídese la proporción y correspondencia.

Solución: Solución del croquis y acotación sin cifras: - Vistas mínimas necesarias: Dos vistas son suficientes (Alzado y Planta). - Alzado: Muestra la silueta frontal con los dos cilindros/taladros, la curvatura de enlace y la nervadura horizontal. - Planta: Proyecta la profundidad de la pieza, el escalón posterior oblicuo, el chaflán y las líneas ocultas de los taladros y ejes. - Líneas de acotación sin cifras: - Posición entre centros de los taladros (horizontal y vertical). - Diámetros de los taladros interiores y exteriores/redondeos. - Espesor de la nervadura o pletina. - Cota angular o geométrica del chaflán inferior. - Anchuras y alturas totales principales.
